Zhongtuo Roll Forming Machinery Co., ltd

Máquina perfiladora de ángulo ranurado de acero y metal
Máquina perfiladora de ángulo ranurado de acero y metal
Máquina perfiladora de ángulo ranurado de acero y metal
Máquina perfiladora de ángulo ranurado de acero y metal
Máquina perfiladora de ángulo ranurado de acero y metal

Máquina perfiladora de ángulo ranurado de acero y metal

Precio unitario: USD 19800 - 32000 / Set/Sets
Tipo de Pago: L/C,T/T,D/P,D/A
Incoterm: FOB,CFR,CIF,FCA
Cantidad de pedido mínima: 1 Set/Sets
Plazo de entrega: 25 días

Contactar ahora Añadir al carrito

Información básica

    Modelo: ZT-005-21

    Tipo: Acero de sección ligera

    Marca: Acero Estructural de Carbono

    Miembro: Steeltruss

    Tipo de acero para la estructura del edificio: Acero Seccional de Formación en Frío

    Estructura de pared residencial: Perno de pared

    Speed: 5-8m/min

    Machine Size: 13*1.3*1.7m

    Rolelr Station: 9 Rollers

    Roller Material: GCR15 Aluminium Processing After Quenchin HRC58-62

    Shaft Diameter: Φ80mm

    Shaft Material: 45# Steel With Tempering

    Power: 7.5kw

    Drive: Gear

Información adicional

    Paquete: Como el Requisito del cliente

    productividad: 5-8m/min

    Marca: ZHONGTUO

    transporte: Ocean,Land

    Lugar de origen: China

    Capacidad de suministro: 30 sets/month

    Certificados : CE, ISO9001

DDescripción

Máquina perfiladora de ángulo ranurado de acero y metal

Las máquinas forminadoras de rollo de ángulo ranurado están fabricadas con acero de mejor calidad y otros materiales cualitativos que se obtienen de algunos de los proveedores reputados y genuinos de la industria. Nos aseguramos de que nuestro rango esté libre de cualquier defecto, por lo tanto, hemos verificado rigurosamente cada producto en ciertos parámetros de calidad.

Proceso de la máquina perfiladora de ángulo ranurado:

decoiler - alimentador - rodillo anterior - corte - tabla agotada

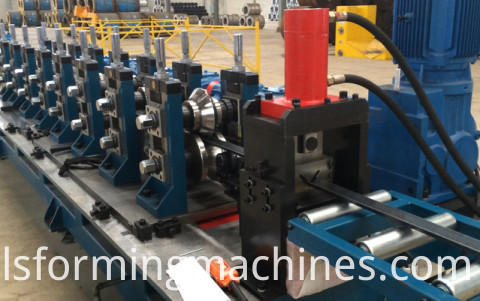

Slotted Angle Roll Forming Machine

Información detallada de Steel And Metal Slotted Angle Roll Forming Machine:

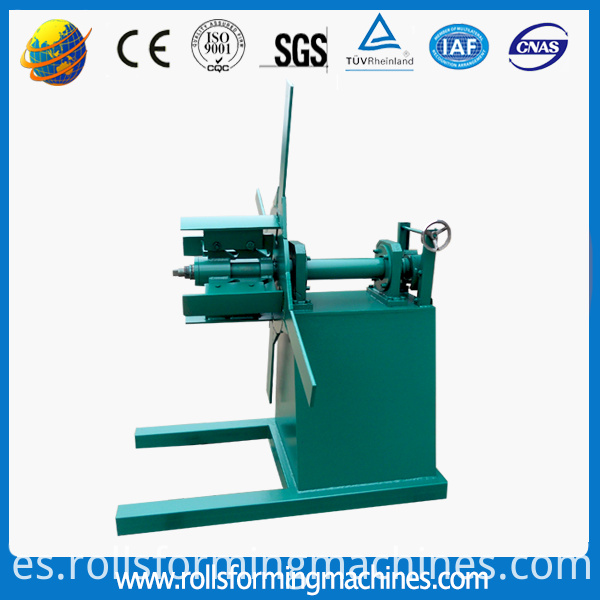

1. Decoiler

Uso: Se usa para sostener la bobina de acero y desenrollarla de forma giratoria.

Sistema de desenrollado pasivo desenrollado por rodillo

Capacidad de carga: 5T

Ancho de desenrollado: 500 mm

Diámetro interior: 450-550 mm

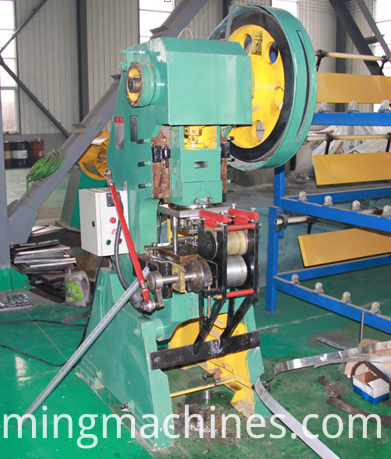

2. Servo de alimentación y punzonado

Potencia de alimentación servo: 3kw

Esta parte para perforar el agujero, puede cambiar el molde para perforar diferentes agujeros.

Potencia: 5.5kw

Punzonado: 42T

Material del molde: Gcr12MoV apagado

Slotted Angle Roll Forming Machine


3. Máquina perfiladora de ángulo ranurado

Tamaño: largo * Ancho * Altura - 13 * 1.3 * 1.7 m

Peso t: 5 toneladas

Voltaje: 380V / 50HZ3Phase (como petición del cliente)

Fijador de rodillo: arco vertical

Marco: placa media soldada

Tipo de marco de arco conmemorativo

Grosor del marco: 25 mm

Modo de manejo: manejo de engranajes

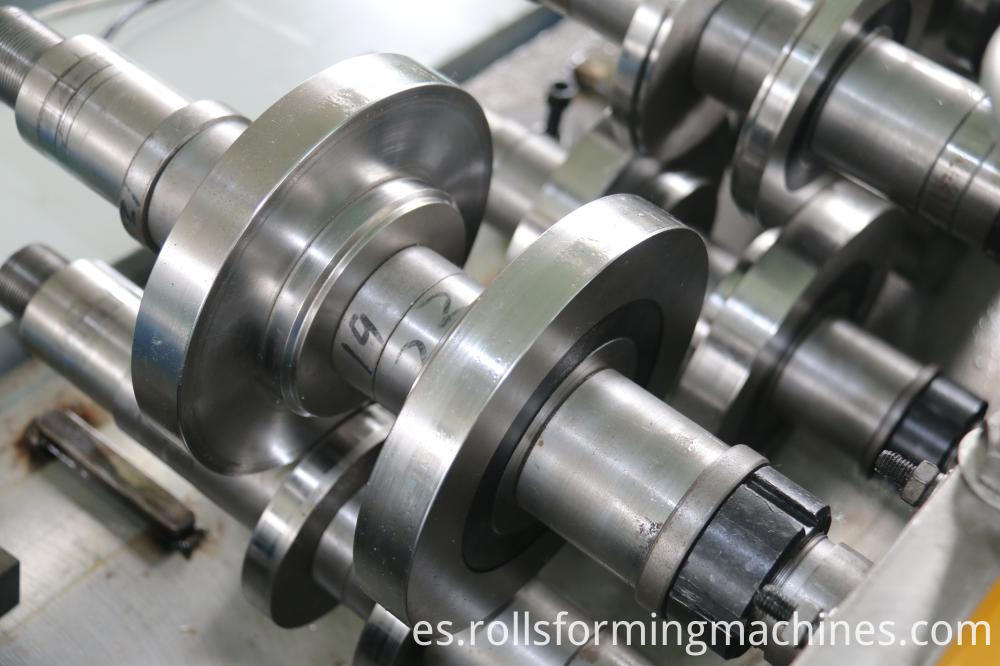

Material de los rodillos: GCR15 Proceso de aluminio después del quenchin HRC58-62 ℃, cromado

Material de los ejes: acero 45 # con templado

Diámetro de ejes: φ80mm

Número de rodillos: 9 rodillos

Potencia principal: 7.5kw

Reductor de velocidad del engranaje planetario cicloidal)

Velocidad: 5-8 m / min (incluye corte y perforación)


Steel And Metal Slotted Angle Roll Forming Machine

Steel And Metal Slotted Angle Roll Forming Machine

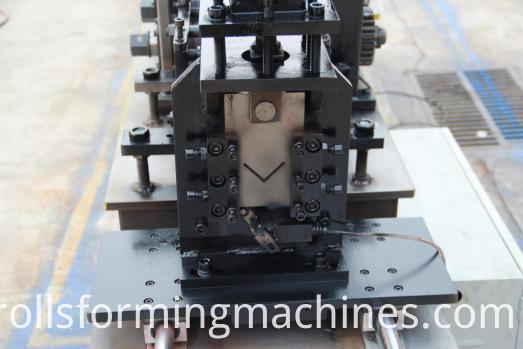

4. Sistema de corte

Material de las cuchillas: Cr12Mov, acero de rebaño HRC 58-62 ℃

Fuente de alimentación: potencia hidráulica

Marco: estilo de pilar con sistema de piñón y cremallera

Interruptor de carrera: interruptor fotoeléctrico sin contacto

Componentes: contiene un conjunto de herramientas de corte, un tanque hidráulico y una máquina de corte.

Steel And Metal Slotted Angle Roll Forming Machine

5. Estación hidráulica y estación del PLC

Potencia del motor hidráulico: 3kw

Aceite hidráulico: 46 #

Componentes: El sistema incluye un conjunto de tanque hidráulico, un conjunto de bomba de aceite hidráulico y dos tubos hidráulicos. Y dos juegos de válvulas de electromagnetismo.

Característica:

1. PLC adoptado, transductor, panel táctil del PLC Panasonic para garantizar alta velocidad con estabilidad, precisión y vida útil.

2. Otro elemento eléctrico es Delta

3. Equipado con interruptor móvil, interruptor de aire, radiador, transformador y protector contra fugas eléctricas para mayor comodidad y seguridad.


Steel Slotted Angle Machine

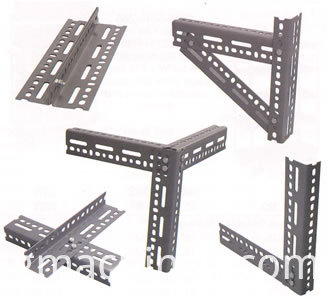

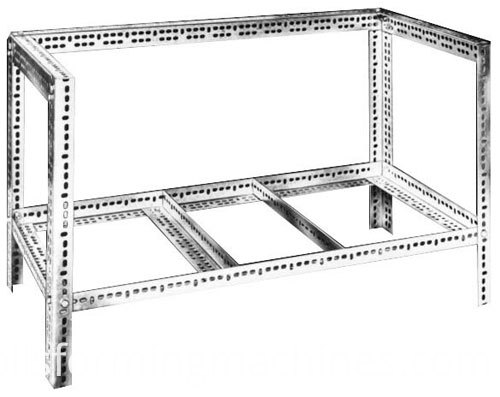

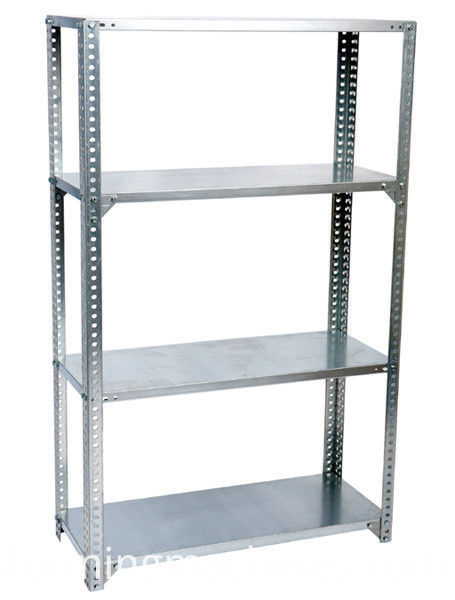

Algunas imágenes finales foro a las que hace referencia:

Steel And Metal Slotted Angle Roll Forming Machine

Slotted Angle Roll Forming Machine


Metal Slotted Angle Machine
