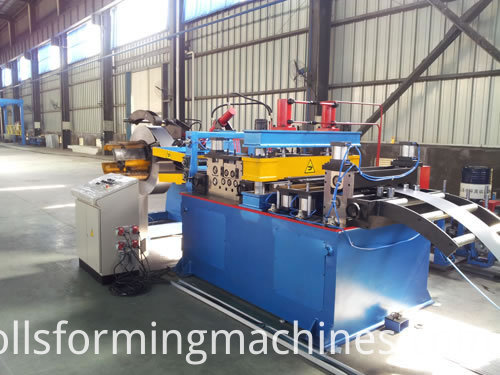

Máquina formadora de estantes con estantería automática completa
Máquina formadora de estantes con estantería automática completa
Máquina formadora de estantes con estantería automática completa
Máquina formadora de estantes con estantería automática completa

Máquina formadora de estantes con estantería automática completa

Precio unitario: USD 15000 - 32000 / Set/Sets
Tipo de Pago: T/T,L/C,D/A,D/P
Incoterm: FOB
Cantidad de pedido mínima: 1 Set/Sets
Plazo de entrega: 25 días

Contactar ahora Añadir al carrito

Información básica

    Modelo: ZT-005-23

Información adicional

    Paquete: Como el Requisito del cliente

    productividad: 5-8m/min

    Marca: ZHONGTUO

    transporte: Ocean,Land

    Lugar de origen: China

    Capacidad de suministro: 30 sets/month

    Certificados : CE, ISO9001

DDescripción

Máquina formadora de estantes con estantería automática completa

En el mercado actual, la mayoría de los perfiles rígidos para unidades de almacenamiento altas, soportes y bases de estantería para todo tipo de sistemas de almacenaje exitosos son producidos por máquinas de perfilado en frío de estante, máquina de panel de estantería completamente automatizada con prepunzonado, corte y doblado de bordes. Máquina formadora de rollos totalmente automática con estante para estanterías podemos proporcionarle la línea completa integrada, que incluye un alimentador NC, prensa de poder, herramientas de perforación, corte de vuelo y mesa de salida.

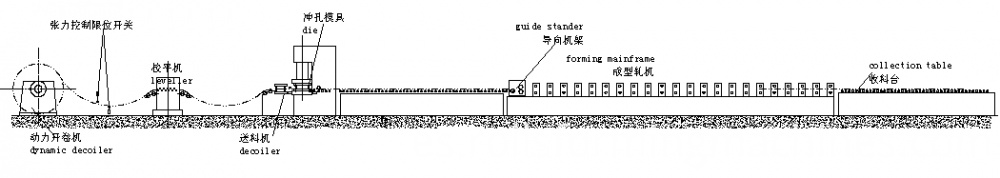

Proceso de estante que forma la máquina formadora de rollos:

desbobinador - alimentador - punzonado - rodillo anterior - corte - tabla de agotamiento

Slotted Angle Roll Forming Machine

Información detallada de Full Automatic Racking Shelf Roll Forming Machin:

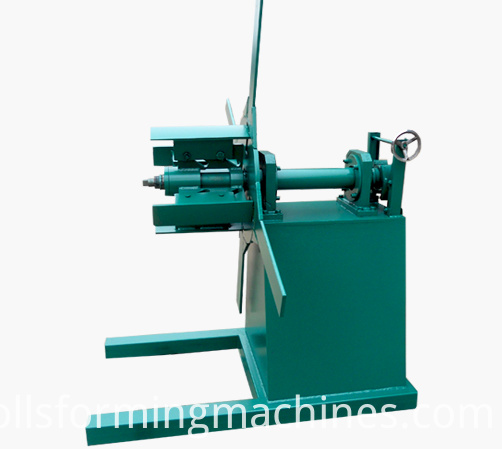

1. Decoiler

Uso: Se usa para sostener la bobina de acero y desenrollarla de forma giratoria.

Sistema de desenrollado pasivo desenrollado por rodillo

Capacidad de carga: 5T

Ancho de desenrollado: 500 mm

Diámetro interior: 450-550 mm

Racking Shelf Roll Forming Machine

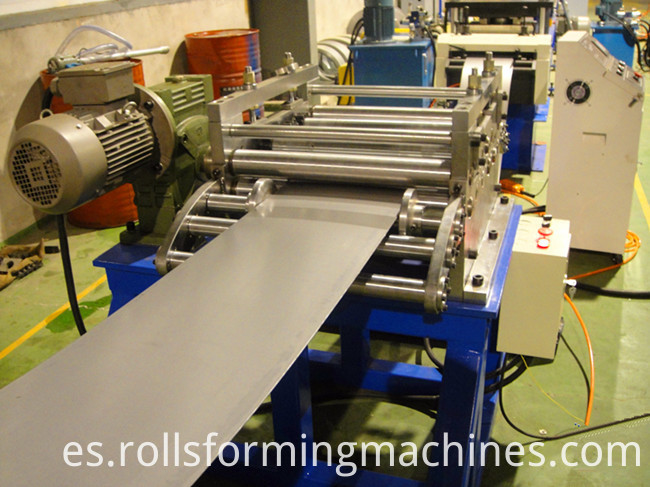

2. Servo de alimentación y punzonado

Potencia de alimentación servo: 3kw

Esta parte para perforar el agujero, puede cambiar el molde para perforar diferentes agujeros.

Potencia: 5.5kw

Punzonado: 42T

Material del molde: Gcr12MoV apagado

Racking Shelf Roll e Making Machine

Racking Shelf Roll e Making Machine

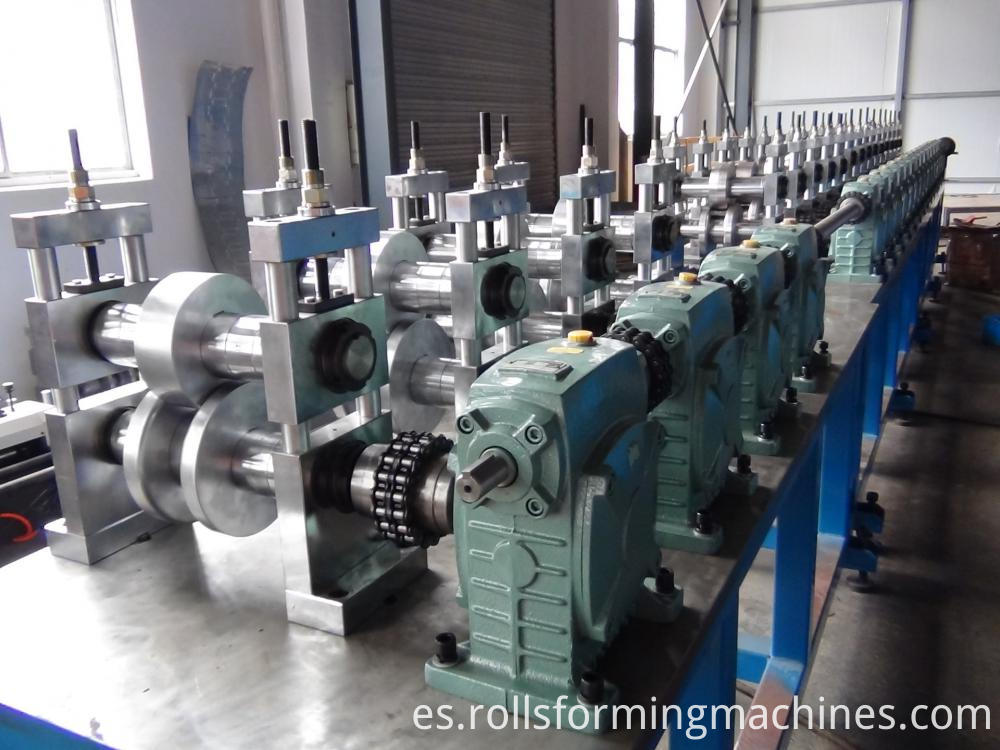

3. Rollo de estante ranurado ranurado e Máquina de hacer

Tamaño: largo * Ancho * Altura - 13 * 1.3 * 1.7m

Peso t: 5 toneladas

Voltaje: 380V / 50HZ3Phase (como petición del cliente)

Fijador de rodillo: arco vertical

Marco: placa media soldada

Tipo de marco de arco conmemorativo

Grosor del marco: 25 mm

Modo de manejo: manejo de engranajes

Material de los rodillos: GCR15 Proceso de aluminio después del quenchin HRC58-62 ℃, cromado

Material de los ejes: acero 45 # con templado

Diámetro de ejes: φ80mm

Número de rodillos: 9 rodillos

Potencia principal: 7.5kw

Reductor de velocidad del engranaje planetario cicloidal)

Velocidad: 5-8 m / min (no incluye el tiempo de corte)

 Racking Shelf Machine


4. Sistema de corte

Material de las cuchillas: Cr12Mov, acero de rebaño HRC 58-62 ℃

Fuente de alimentación: potencia hidráulica

Marco: estilo de pilar con sistema de piñón y cremallera

Interruptor de carrera: interruptor fotoeléctrico sin contacto

Componentes: contiene un conjunto de herramientas de corte, un tanque hidráulico y una máquina de corte.

Racking Shelf Roll e Making Machine

5. Estación hidráulica y estación del PLC

Potencia del motor hidráulico: 3kw

Aceite hidráulico: 46 #

Componentes: El sistema incluye un conjunto de tanque hidráulico, un conjunto de bomba de aceite hidráulico y dos tubos hidráulicos. Y dos juegos de válvulas de electromagnetismo.

Característica:

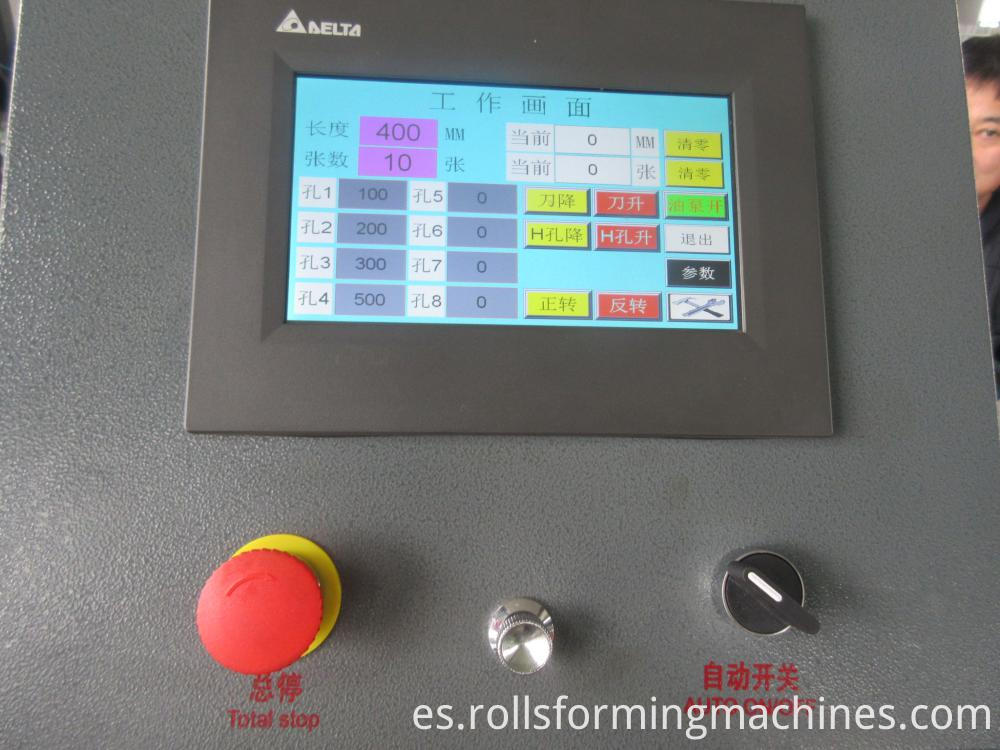

1. PLC adoptado, transductor, panel táctil del PLC Panasonic para garantizar alta velocidad con estabilidad, precisión y vida útil.

2. Otro elemento eléctrico es Delta

3. Equipado con interruptor móvil, interruptor de aire, radiador, transformador y protector contra fugas eléctricas para mayor comodidad y seguridad.


Steel Slotted Angle Machine

Algunas imágenes finales foro a las que hace referencia:

Racking Shelf Roll Forming Machine
