Shelf Rack Roll Forming Machine

    Tipo de Pago: L/C,T/T,D/P,D/A
    Incoterm: FOB,CFR,CIF
    Cantidad de pedido mínima: 1 Set/Sets
    Plazo de entrega: 25 días
Información básica

Modelo: ZT-005-213

Shaft Material: 45#steel

Name: Steel Racking Roll Forming Machine

Roller Material: Gcr15

Tipo: Acero Seccional de Formación en Frío

Marca: Acero Estructural de Carbono

Forma de conexión: Conexión del perno

Miembro: Columna de acero

Acero Estructural de Carbono: Q235

Power: 7.5kw

Drive: Gear Or Chain

Información adicional

Paquete: como necesites

productividad: 5-8m/min

Marca: ZHONGTUO

transporte: Ocean,Land

Lugar de origen: China

Capacidad de suministro: 30 sets/month

Certificados : CE, ISO9001

DDescripción

Shelf Rack Roll Forming Machine

Shelf Rack Roll Forming Machine adopta tecnología de alimentación de material servocontrolada para una perforación compleja para garantizar precisión. Esta máquina perfiladora de estantes de almacenamiento también adopta la tecnología de corte de orugas para garantizar la capacidad de la máquina y la transmisión de la caja de cambios, y garantiza la rigidez y la resistencia de la máquina. La máquina perfiladora de estantes también se conoce como máquina formadora de estantes, máquina formadora de estantes de estantes, máquina perfiladora de estanterías o máquina formadora de estantes de estantes. Esta máquina perfiladora de estante de almacenamiento está compuesta por desenrollador automático, dispositivo de guía, dispositivo de nivelación y alimentación, unidad de punzonado, piezas de moldeo, sistema de corte de moscas, mesa de descarga, sistema de control electrónico y sistema hidráulico.

Racking Roll Forming Machine


Flujo de trabajo de la máquina formadora de rollos:

Desenrollado → Nivelación → Alimentación de material → Punzonado → Formación de rodillo → Enderezamiento → Corte → Acabado de producto acabado Dibujo de perfil


El componente de Steel Racking Machine:

Esta máquina se desenrolla desenrollando (principalmente consiste en un desenrollador y su base), aparejo de engranajes, soporte de rodillo y máquina principal, sistema de presión, equipo de corte, sistema hidráulico, sistema de control y soporte del producto.

Rápidamente parámetro:

Description



Introduction

Working  efficiency

5-8m/min(not include cutting time)

Thickness of Material

2-3mm

Control system

Panasonic PLC

Uncoiler system

5Ton Manual Operation

Side- wheel



7 Sets

Servo feeding

1 set

Servo feeding power:

3.0kw

Punching

80T[70 times/min]

Forming by rolling

Roll 18 times

Roller material

GCR15 Aluminium processing after quenchin HRC58-62degree,

Chrome plated

Shaft and the

diameter of axle

45#Aluminium-processing ,diameter of axle=80mm



Main part power

18.5kw

Hydraulic motor power



5.5kw

Hydraulic pressure

12Mpa

Scissor material

Cr12Mov, herd steel HRC 58-62 degree

length tolerance



3m±1.5mm

voltage

380V, 50HZ,3 phase

(adjustable by customer needs)

Frame form

arch type

Driving Method

Gear driving

Color

Yellow and blue(adjustable)

Size

length*Width*Height - 20*1.3*1.2m

Package

Nude package in 2*40GP container



Delivery date

60 working days

Payment Method

30% T/T in advance and balance 70% after inspection

confirmation before shipment.


Más fotos de la máquina formadora de rollos Racking para su referencia:

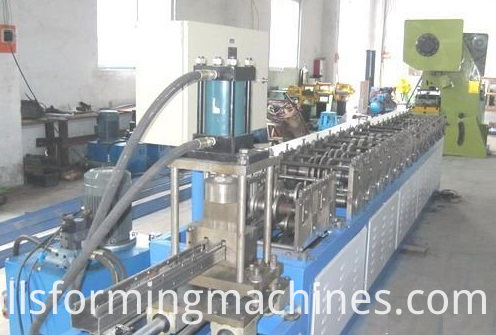

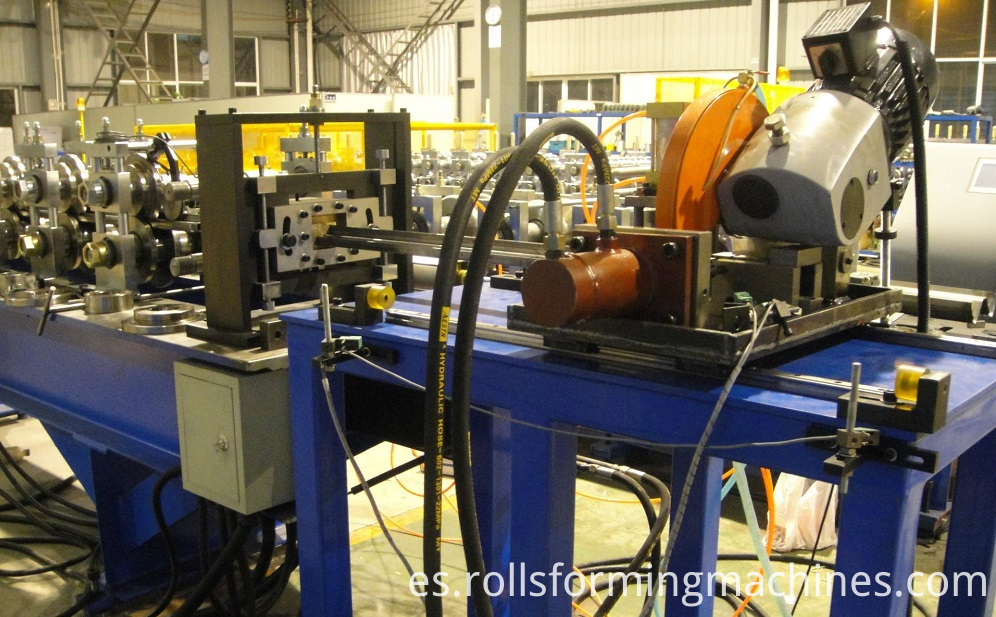

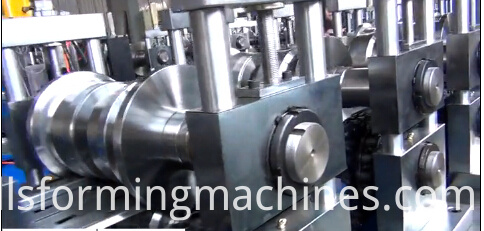

Steel Racking Machine

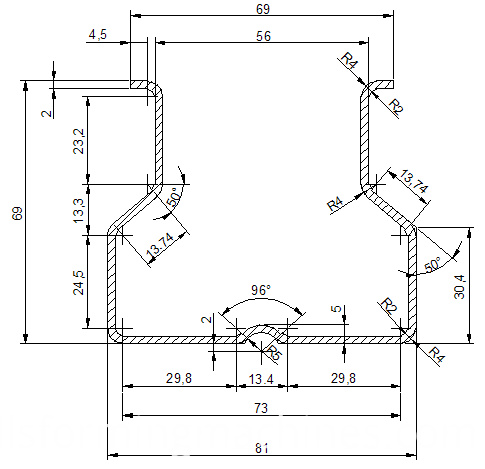

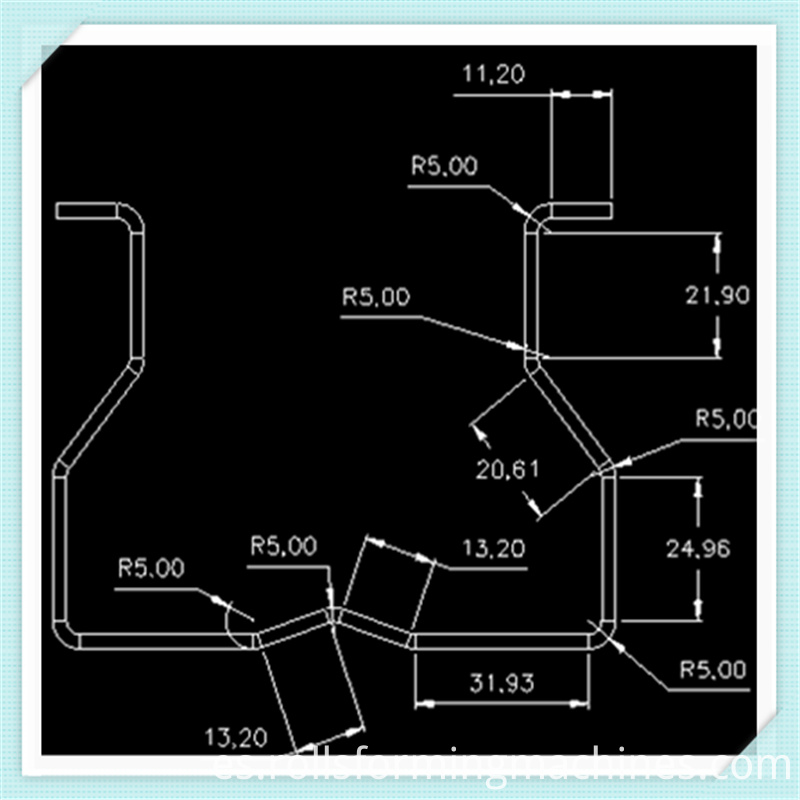

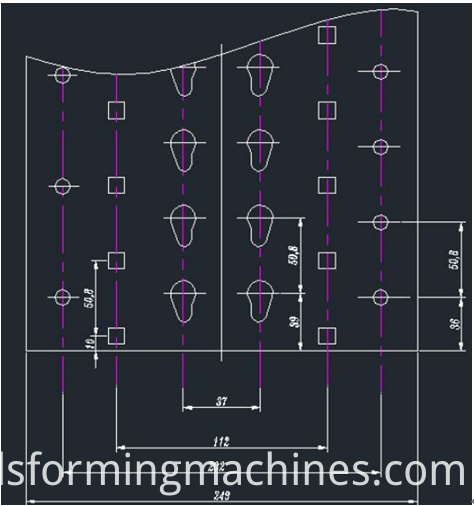

punching holes drawing profile

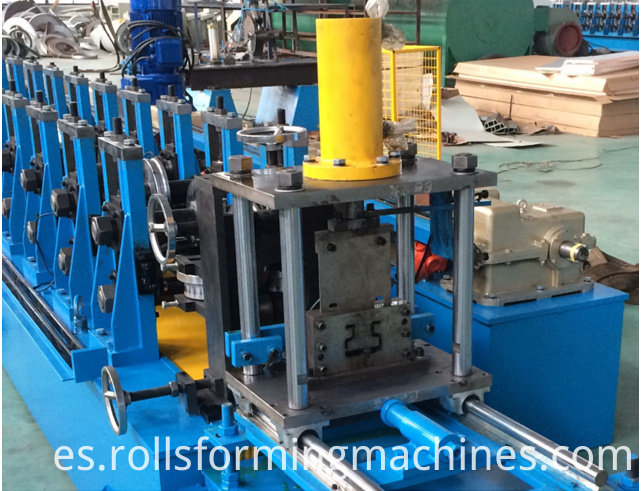

pillar machine

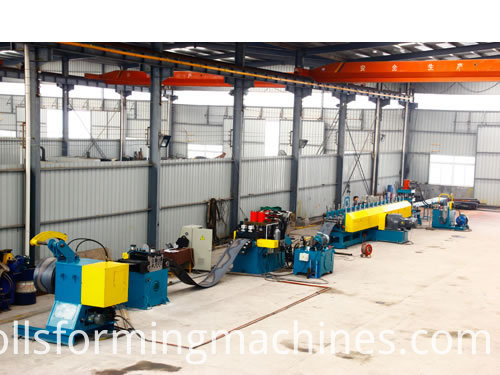

Racking Roll Forming Machine


Racking Roll Forming Machine


Steel Racking Machine

Steel Rack Machine


Otras informaciones de Steel Racking Machine


1. Condiciones de pago: 30% T / T por adelantado y balance 70% después de la confirmación de la inspección antes del envío.

2. Embalaje Embalaje desnudo con 1 * 20GP contenedor

3. Garantía Un año, y proporcionaremos el soporte técnico para toda la vida.

4. Instalación

1). Capacitación: el comprador debe cobrar el visado, el boleto de regreso, la comida y el alojamiento en el extranjero y 50 USD / persona / día por el salario.

2). Necesita un técnico

3). Tiempo de entrenamiento: una semana (contiene el tiempo de instalación y ajuste)
