Zhongtuo Roll Forming Machinery Co., ltd

Máquina soldadora de rodillos rectos de alta frecuencia con costura recta
Máquina soldadora de rodillos rectos de alta frecuencia con costura recta
Máquina soldadora de rodillos rectos de alta frecuencia con costura recta
Máquina soldadora de rodillos rectos de alta frecuencia con costura recta
Máquina soldadora de rodillos rectos de alta frecuencia con costura recta

Máquina soldadora de rodillos rectos de alta frecuencia con costura recta

Precio unitario: USD 100000 - 300000 / Set/Sets
Tipo de Pago: L/C,T/T,D/P,Western Union
Incoterm: FOB
Cantidad de pedido mínima: 1 Set/Sets
Plazo de entrega: 60 días

Contactar ahora Añadir al carrito

Información adicional

    Paquete: embalaje desnudo

    productividad: 90m/min

    Marca: Zhongtuo

    transporte: Ocean,Land,Air

    Lugar de origen: China

    Capacidad de suministro: 30 set per month

    Certificados : CE, ISO, SGS

DDescripción

Breve introducción de la máquina de perfilado de tubos con costura de alta frecuencia de costura recta:

welded pipe machine

Tubo de acero soldado también llamado tubo de acero soldado, comúnmente están hechos de acero o fleje de acero cortado por línea de corte longitudinal. Después de la nivelación, la bobina se cambiará a la forma de la tubería según el principio de conformación de rodillos. El proceso de producción es simple pero la eficiencia de producción es altamente eficiente. La máquina de conformación de rollos de tubería soldada de alta frecuencia de costura recta puede producir una variedad de especificaciones en tamaños de 10 a 127 mm, en formas, podría ser de forma cuadrada, redonda, ovalada y poco común.

Desde los años treinta del siglo XX, con el rápido desarrollo de la alta calidad de la producción de laminado de acero de la banda de laminación en frío y el progreso de la tecnología de soldadura e inspección, se mejora continuamente la calidad de las especificaciones de las tuberías de acero de soldadura. Ahora, los tubos soldados están aumentando y se utilizan en más y más campos, especialmente en el calor, los tubos de repuesto, los tubos decorativos y los tubos de fluidos de baja presión que reemplazan a los tubos de acero sin costura. El proceso de producción de tubería soldada recta es simple, alta eficiencia de producción, bajo costo, rápido desarrollo.

La máquina de conformación de rollos de tubería soldada de alta frecuencia de costura recta está compuesta por los siguientes elementos :

Uncoiler hidráulico de un eje con pelador

Aplanador de cinco rollos

Máquina de corte y soldadura a tope

Acumulador espiral

Molino de conformación y dimensionamiento.

GGp300KW Soldador HF de estado sólido + 2 Sistema de control eléctrico

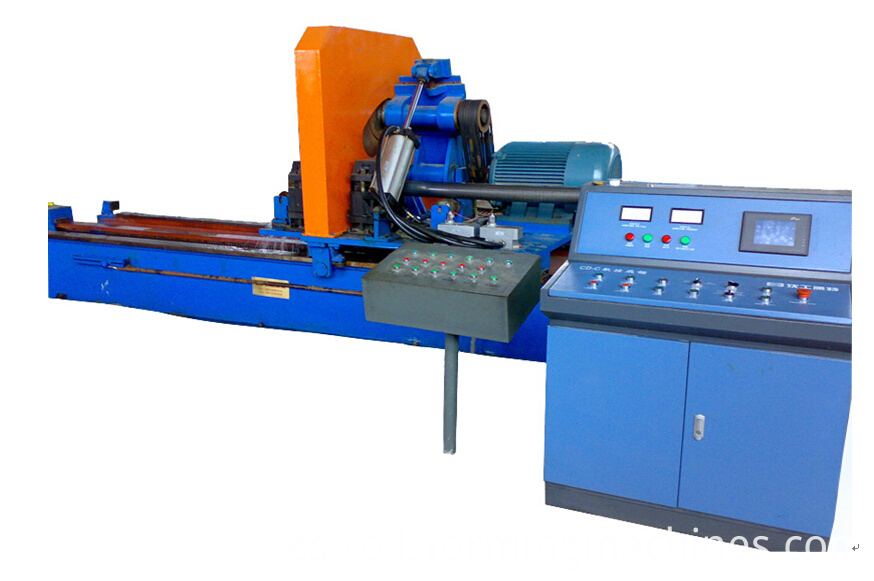

Sierra de fricción voladora CNC

Mesa desplegable (18m)

El proceso de trabajo de la máquina perfiladora de tubos de soldadura de alta frecuencia de costura recta :

{SteelTape} →→ Desbobinador de eje único →→ Cortador y soldador de cabezal de banda →→

Acumulador en espiral →→ Sección de formación ( Unidad de aplanamiento + Unidad de accionamiento principal + Unidad de formación + Unidad de guía + Unidad de soldadura por inducción de alta frecuencia + rodillo de compresión ) + Bastidor de eliminación de rebabas →→ Unidad de refrigeración →→ Unidad de dimensionamiento y enderezadora →→ Sierra voladora debajo del ordenador -control →→ Tabla de agotamiento →→ enderezamiento

Control de calidad de la costura recta de alta frecuencia soldada máquina perfiladora de tubos
Se toman diversas medidas para garantizar que el tubo de acero acabado cumpla con las especificaciones. Por ejemplo, los medidores de rayos X se utilizan para regular el espesor del acero. Los medidores funcionan utilizando dos rayos x. Un rayo se dirige a un acero de espesor conocido. El otro se dirige al acero que pasa en la línea de producción. Si hay alguna variación entre los dos rayos, el indicador activará automáticamente un cambio de tamaño de los rodillos para compensar.
Las tuberías también se inspeccionan para detectar defectos al final del proceso. Un método para probar una tubería es usar una máquina especial. Esta máquina llena el tubo con agua y luego aumenta la presión para ver si se mantiene. Los tubos defectuosos se devuelven por chatarra.

Aquí hay algunas especificaciones detalladas de la máquina perfiladora de tubos con costura de alta frecuencia con costura recta para su referencia:


Formando y dimensionando la sección.

1 caja de engranajes de molienda, junta universal

1.1 Aplanador de entrada de fresado por rodillo horizontal arriba y rodillo horizontal inferior, un aplanador positivo de cinco rodillos, un par de rodillo vertical de alimentación.

1.2 Molino formador consiste en:

- Soporte conducido: 7 sets (horizontal)

- Eje del soporte accionado: Φ 80mm

- Material del eje: 40Cr

- Soporte de rollo lateral: 8 sets (Vertical)

- Eje de soporte de rollo lateral: Φ45mm

- Material del eje: 40Cr

- Caja de cambios y junta universal: 7 sets

- Material de la caja de engranajes: acero fundido.

- Material del engranaje: 20CrMnTi.

- Motor principal: 132kW Modelo: Z4-250-31 1 juego

- Redactor principal: ZLY250 1 juego.

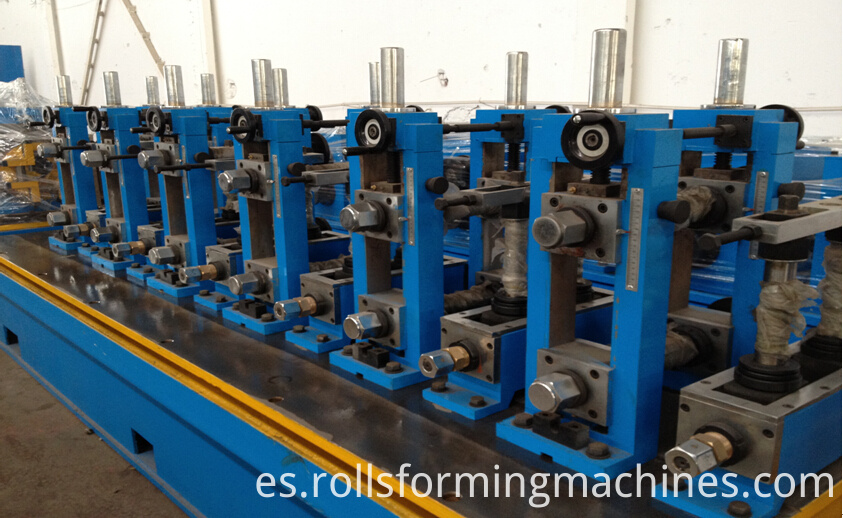

Forming machine



2 Caja de engranajes del molino de dimensionamiento, junta universal

2.1 El molino de tamaño consiste en:

- Soporte conducido: 5 sets (horizontal)

- Eje del soporte accionado: Φ80mm

- Material del eje: 40Cr

- Soporte de rollo lateral: 5 sets (Vertical)

- Eje de soporte de rollo lateral: Φ45mm

- Material del eje: 40Cr

- Caja de cambios y junta universal: 5 sets

- Material de la caja de engranajes: acero fundido.

- Material del engranaje: 20CrMnTi.

- 2 cabezas turcas de un solo cabezal, con 4 rodillos * 2 juegos

- Rodillo de prueba de una velocidad con cilindro de aire para sierra voladora CNC

- Motor principal: 132kW Modelo: Z4-250-31 1 juego

- Redactor principal: ZLY280 1 juego.

sizing of pipe machine
