Zhongtuo Roll Forming Machinery Co., ltd

HG127 Tube Mill para diámetro 10-150mm thcikness 1-5mm
HG127 Tube Mill para diámetro 10-150mm thcikness 1-5mm
HG127 Tube Mill para diámetro 10-150mm thcikness 1-5mm
HG127 Tube Mill para diámetro 10-150mm thcikness 1-5mm

HG127 Tube Mill para diámetro 10-150mm thcikness 1-5mm

Precio unitario: USD 290000 - 350000 / Bag/Bags
Tipo de Pago: L/C,T/T,D/P,Western Union
Incoterm: FOB
Cantidad de pedido mínima: 1 Bag/Bags
Plazo de entrega: 60 días

Contactar ahora Añadir al carrito

Información adicional

    Paquete: embalaje desnudo

    productividad: 60m/min

    Marca: Zhongtuo

    transporte: Ocean,Land,Air

    Lugar de origen: China

    Capacidad de suministro: 30 sets/month

    Certificados : ISO, CE9001

DDescripción

HG127 Tube Mill para diámetro 10-150 mm dentro de thichamness 1-5 mm

I. Resumen

El molino está destinado a la fabricación de tubos redondos de Φ20mm-Φ127mm con un grosor de 1.5mm-5.0mm a partir de una bobina laminada en frío y laminada en caliente mediante una pieza tubular no cerrada con su soldadura posterior en tubo, calentamiento de bordes mediante sólidos soldador de alta frecuencia de estado, soldadura de costura longitudinal en rollos de máquina de soldadura de tubos, enfriamiento, mayor tamaño o conformación y corte continuo de tubos sin fin en longitudes medidas. El producto terminado será de tubería redonda, cuadrada o rectangular.


HG127 Tube mill


II. El flujo técnico de la línea de producción

{SteelTape} →→ Desenrollador de un solo eje →→ Cortador de tiras y soldador →→

Acumulador en espiral →→ Sección de conformación (Unidad de aplanamiento + Unidad de accionamiento principal + Unidad de formación + Unidad de guía + Unidad de soldadura de inducción de alta frecuencia + Rodillo de compresión) + Bastidor de rebabas →→ Unidad de refrigeración →→ Unidad de dimensionamiento y enderezador →→ Sierra voladora debajo de la computadora -control →→ Tabla de run-out →→ enderezamiento

III. Condiciones básicas:

a) Especificación de la tubería de acero

1. diámetro del Tubo Redondo: Φ76 -Φ127mm

Grosor del tubo: 1.5 - 5.0 mm

2. Tubo cuadrado: 30X30mm -100X100mm

Tubo rectangular: 20X40mm -120X80mm

Grosor del tubo: 1.5 - 5.0 mm

3. Longitud de la tubería: 6.0 m - 12.0 m

4. Tolerancia de la longitud: 0-6mm

b) Especificación de cinta de acero

1. Material: acero con poco carbono (δb≤500Mpa, δs≤235Mpa)

2. Cinta de acero: Diámetro interno: Φ510-610mm

Diámetro externo: Max.Φ1800mm

Ancho de acero de la tira: 120 mm-400 mm

Espesor de acero de la tira: 1.5mm-5.0mm

El peso máximo: 6.0 toneladas

c) Electricidad

1. Potencia dinámica: AC380V ± 10%, 3 fases, 50Hz ± 1.0%

2. Potencia de control: AC220V ± 10%, una fase, 50 Hz ± 1.0%

d) Capacidad instalada eléctrica: appro. 900KW

e) agua de refrigeración

1. Embalse para equipos de alta frecuencia: 30 m³, un juego

2. Depósito para agua de refrigeración en circulación: 25 m³, un juego

f) Aire comprimido

1. Presión: 0.4Mpa

2. Flujo: 3.0 m 3 / h

g) Capacidad de producción

Producción anual: 70000 toneladas, de acuerdo con los días laborables anuales, las horas de trabajo diarias y los productos.

h) Velocidad de línea: 30-60 m / min

IV. Composición del equipo y parámetros principales de una sola unidad:

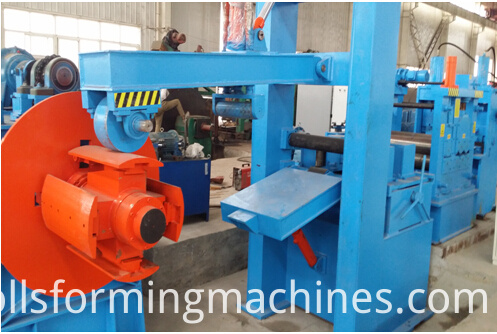

1. Desbobinador hidráulico de un solo árbol con pelador

1.1. Parámetros:

- Ancho de la bobina: max.400mm

- Bobina OD: máx. Φ1800mm

- Identificación de la bobina: max.Φ508mm

- Peso de la bobina: máx. 6.0 toneladas

1.3. Expansión de mandril mediante hidráulica

single head decoiler of pipe machine


2. Apilador de cinco rodillos

2.1 Breve:

Hay pares de rodillos de pellizco y envío. Los rollos aplanados están dispuestos para dos arriba y tres abajo. El cilindro hidráulico presiona el punzonado y el envío, el motor de rodillo plano está achaflanado por la rueda helicoidal y la velocidad reducida del tornillo sinfín, los tornillos sin fin en la parte delantera y uno en la parte trasera pueden ser correctos mediante conexión de manguito, lo que puede garantizar un mejor nivelado bajo el rodillo de nivelación ser paralelo, por lo tanto, que alcanzan en la intención de aplanar.

2.2 Parámetros:

- Cantidad de tirada de extracción: 2

- Material del rollo de extracción: 40Cr

- Cantidad de rodillo aplanador: 5

- Velocidad del acoplador: 10m / min

- Rigidez del rodillo: HRC50-60

pipe roller leveling system

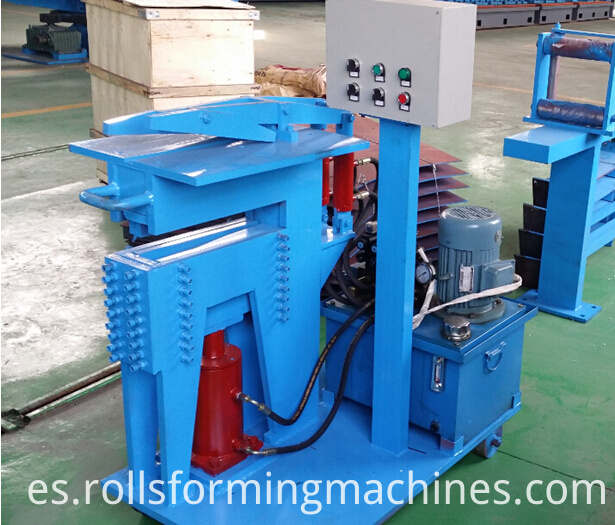

3. Máquina de soldadura de cizalla y a tope

3.1 Máquina de parámetros de corte hidráulico:

- Corte por sistema hidráulico

- Ancho: ≤400mm

- Espesor: ≤ 5.0mm

3.2 Máquina de soldadura a tope por manual

- maquina de soldar

shearing and welding system


Más fotos de HG127 Tube Mill para diámetro 10-150 mm dentro de thichamness 1-5 mm

HG127 welded pipe machine
