HG76 Molino de tubo de acero al carbono para diámetro 10-89mm
HG76 Molino de tubo de acero al carbono para diámetro 10-89mm
HG76 Molino de tubo de acero al carbono para diámetro 10-89mm
HG76 Molino de tubo de acero al carbono para diámetro 10-89mm

HG76 Molino de tubo de acero al carbono para diámetro 10-89mm

Precio unitario: USD 120000 - 150000 / Set/Sets
Tipo de Pago: T/T,L/C,D/A,D/P,Western Union
Incoterm: FOB
Cantidad de pedido mínima: 1 Set/Sets
Plazo de entrega: 60 días

Contactar ahora Añadir al carrito

Información adicional

    Paquete: embalaje desnudo

    productividad: 90m/min

    Marca: Zhongtuo

    transporte: Ocean,Land

    Lugar de origen: China

    Capacidad de suministro: 30 sets/month

    Certificados : CE\ISO9001

DDescripción

HG76 Molino de tubo de acero al carbono para diámetro 10-89mm

Resumen de la fábrica de tubos de acero al carbono

El molino está destinado a la fabricación de tubos redondos de Φ20mm-Φ89mm con un espesor de 1.0mm-3.5mm desde la bobina laminada en frío y laminada en caliente por medio de una pieza tubular no cerrada con su soldadura posterior en el tubo, calentamiento de bordes mediante sólidos soldador de alta frecuencia de estado, soldadura de costura longitudinal en rollos de máquina de soldadura de tubos, enfriamiento, mayor tamaño o conformación y corte continuo de tubos sin fin en longitudes medidas. El producto terminado será de tubería redonda, cuadrada o rectangular.

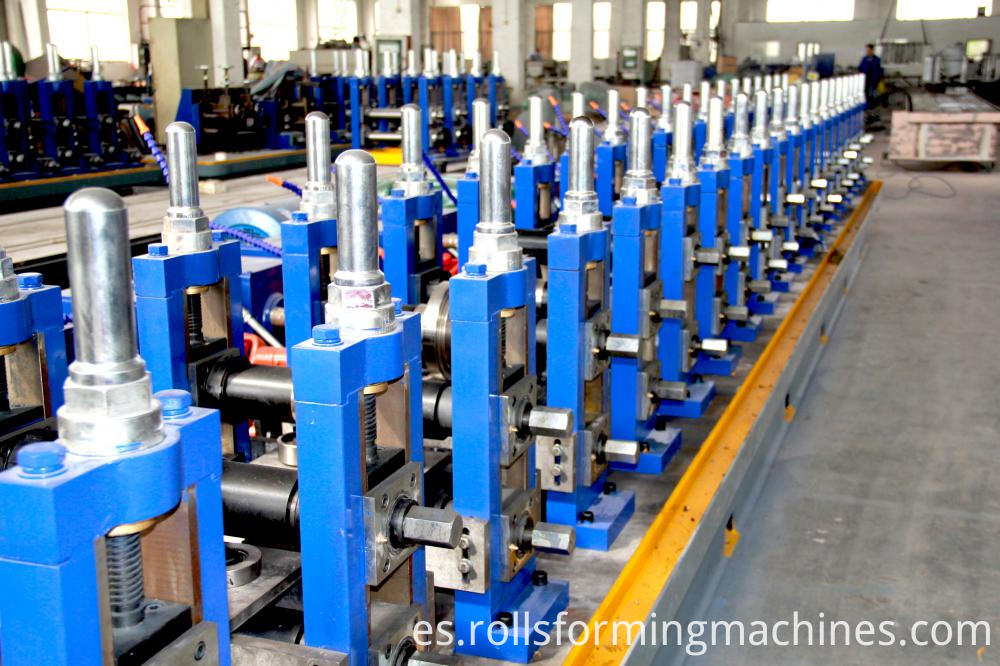

main machine of tube mill

III. Condiciones básicas del molino de tubos HG50:
a) Especificación de la tubería de acero
1. Diámetro de la tubería: Φ20mm-Φ89mm
Espesor del tubo: 1.0mm-3.5mm
2. Ejemplo de tubería cuadrada: 15x15-70x70mm Máx. Para tubería cuadrada
Ejemplo de tubería rectangular : 15X30-80x60 Max
Espesor del tubo: 1.0 mm-3.5 mm
3. Longitud de la tubería: personalizar Max es 12
4. Tolerancia de la longitud: 0-6mm
b) Especificación de la tubería de acero
1. Material: acero con poco carbono
2. Cinta de acero: Diámetro interno: Φ470-510mm
Diámetro externo: Φmax = 1500mm
Ancho de acero de la tira: 40 mm-160 mm
Espesor de acero de la tira: 0.4mm-2.5mm
El peso máximo: 1.0 toneladas
c) Electricidad
1. Potencia dinámica: AC380V ± 10%, 3 fases, 50Hz ± 1.0%
2. Potencia de control: AC220V ± 10%, una fase, 50 Hz ± 1.0%
d) Capacidad instalada eléctrica: appro. 250KW
e) agua de refrigeración
1. Embalse para equipos de alta frecuencia: 15 m³, un juego
2. Depósito de agua de refrigeración circulante: 15 m³, un juego
f) Aire comprimido
1. Presión: 0.4Mpa
2. Flujo: 0.5m3 / h
g) Capacidad de producción
Producción anual: 10000 toneladas, de acuerdo con los días laborables anuales. Horas de trabajo diarias y los productos.
h) Velocidad de línea: 30-90 m / min
IV. Composición del equipo y parámetros principales de una sola unidad:
1. Desenrollador de doble cabezal
1.1. Información: Rotary tipo para cambiar bobinas fácilmente, con un freno neumático
1.2. Parámetros:
- Ancho de la bobina: max.160mm
- Bobina OD: máx. Ø1500mm
- Identificación de la bobina: Ø 470- Ø 510mm
- Peso de la bobina: máx. 1.0 toneladas
1.3. Expansión de mandril por neumático
1.4. La rotación de la posición del mandril debe ser manual
1.5. Freno neumático

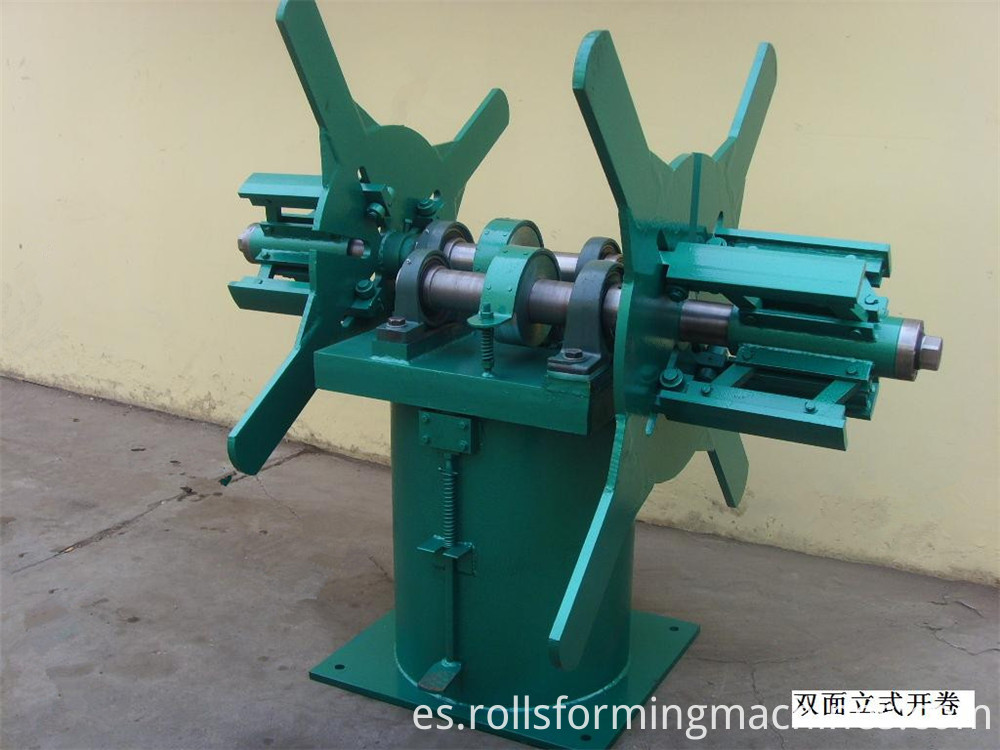

welded pipe machine decoiler

5. Sección de soldadura
5.1 La sección de soldadura de molino de tubos soldados HG50 consiste en:
- Unidad de guía de costura: 1 conjunto
- Soporte de compresión: 2 rodillos (Ø45 mm)
- Marco de eliminación de rebabas: 1 juego (2 cabezas)
- Unidad horizontal para el planchado de la costura: 2 rodillos
5.2 Sección de enfriamiento
- Canal de enfriamiento: 1 juego
- Longitud del canal de enfriamiento: 2.0 m
5.3 Soldador de alta frecuencia de estado sólido (GGP150 KW)
Carácter del sistema de inducción de estado sólido:
a) Potencia nominal: 150kW
b) Potencia CC clasificada: Pd = 180kW
c) Tensión CC nominal: UdN = 450V
d) Corriente de CC nominal: IdN = 400A
e) Toda la eficiencia: η≥85%
f) Potencia de salida: Pout> 150kW
g) Frecuencia diseñada: f = 350 ~ 400kHz
h) Inversor MOSFET: 60kW × 3
i) Modo de salida del circuito del tanque: sin salida del transformador de soldadura, resonancia secundaria
j) Con enfriador de agua y agua para soldador

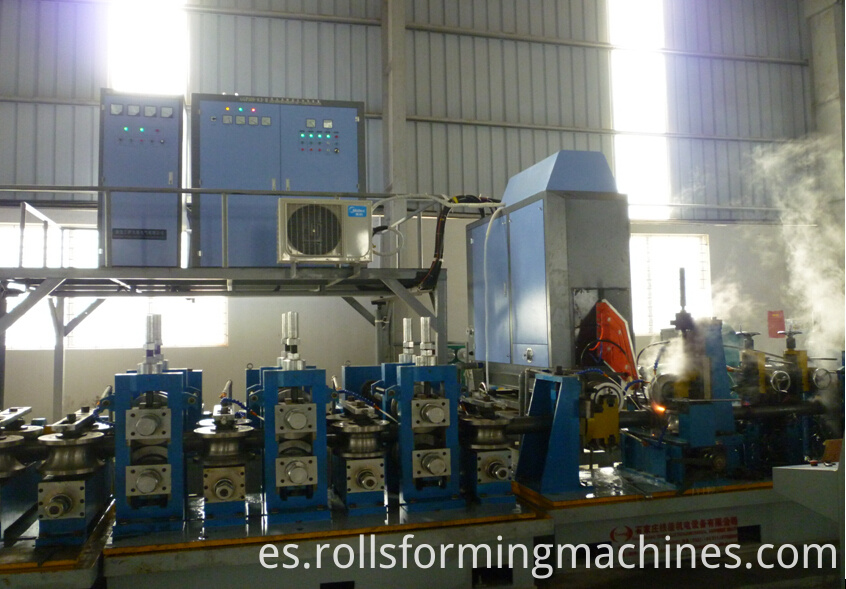

HG50 tube mill welder




6. CNC vio la fricción de la sierra

6.1 El corte de vuelo, sección mecánica consiste en:

- Disco de sierra: OD600mm × ID80mm × 4.0mm

- Sierra oscilante: Neumática

- Abrazadera de tubo: neumática

- Recorrido del carro de sierra: cremallera y piñón con listón de engranajes

- Motor para viajes: DC 15KW

- Motor para serrar: AC 22KW

- Tolerancia de longitud: 0-6 mm

welded pipe machine tracking cutting saw
