Zhongtuo Roll Forming Machinery Co., ltd

máquina de fabricación de tubos soldada de alta frecuencia
máquina de fabricación de tubos soldada de alta frecuencia
máquina de fabricación de tubos soldada de alta frecuencia
máquina de fabricación de tubos soldada de alta frecuencia
máquina de fabricación de tubos soldada de alta frecuencia

máquina de fabricación de tubos soldada de alta frecuencia

Precio unitario: USD 72500 / Set/Sets
Tipo de Pago: L/C,T/T,D/P,Paypal,Money Gram,Western Union
Incoterm: FOB,CFR,CIF
Cantidad de pedido mínima: 1 Set/Sets
Plazo de entrega: 75 días

Contactar ahora Añadir al carrito

Descargar:

Información básica

    Modelo: ZT-008

    Condición: Nuevo

    Personalizado: Personalizado

    Teoría: Inversor

    Solicitud: Industria, Decoración

    Tipo: Línea de Molino de Tubería de Soldadura de Alta Frecuencia

    Product Name: Pipe Making Machine

    Speed: 0-90m/min

    Pipe Shape: Round, Square, Rectangular

    High Frequency Made: Baoding

    Working Space: 60*7 M

    Container: 2*40GP

    Warranty: 15 Month

    Delivery Time: 90 Days

    Payment: TT, LC, OA, DP

    Material: Hot Or Cold Rolled Material

Información adicional

    Paquete: Embalaje desnudo

    productividad: 0-90M/MIN

    Marca: ZHONGTUO

    transporte: Ocean,Land

    Lugar de origen: CHINA

    Certificados : CE

    HS-Code: 845522

    Hafen: TIANJIN,QINGDAO,SHANGHAI

DDescripción

Tubería soldada de alta frecuencia de acero del metal que hace la máquina


La alta tecnología se aplica a la fabricación de tuberías, al sistema de control PLC, al trabajo estable y a su fácil operación y mantenimiento. En la construcción y la precisión para lograr el nivel avanzado en este campo. Desde la alimentación hasta el corte y el producto, la velocidad de la máquina se puede ajustar con el cambio de tamaño de la tubería.


Una máquina puede hacer la tubería redonda, la tubería cuadrada y la tubería rectangular, igualaremos el tipo de máquina correcto de acuerdo con el tamaño de la tubería y el espesor del material.

Aquí están los tipos principales para la máquina de fabricación de tubos:

pipe making machine types


Toda la línea de producción incluye desenrollador, cortador y soldadora de tope, acumulador de tipo vertical, unidad de formación, sistema de soldadura de alta frecuencia, unidad de dimensionamiento, sistema de corte y mesa de productos de gran alcance.

La foto de flujo del producto puede ayudarlo a saber cómo funciona la máquina:

product flow

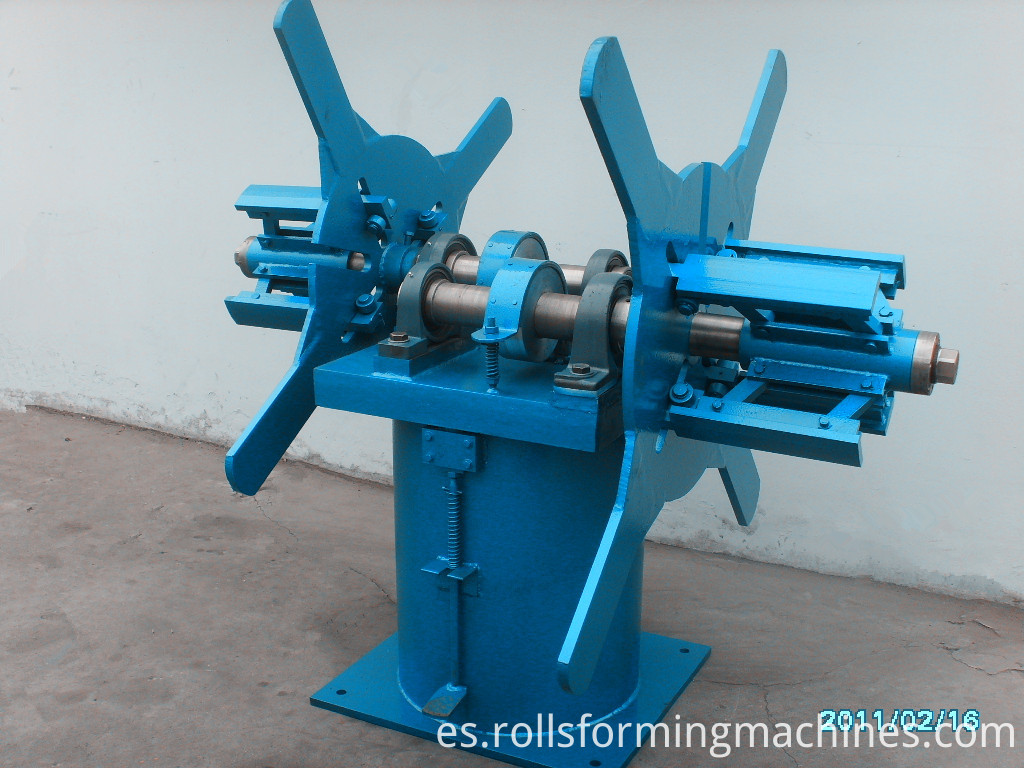

Proporcionaremos el desenrollador de doble cabezal con la máquina de fabricación de tubos, el desenrollador de doble cabezal puede cambiar la bobina muy rápido, de modo que pueda coincidir con la alta velocidad de trabajo. Cada cabeza puede cargar la bobina de 1.5-2 toneladas. Aquí está la foto de desenrollar, por favor verifique:

double head uncoiler


Para el almacenamiento de material , tenemos dos tipos de máquina para elegir:

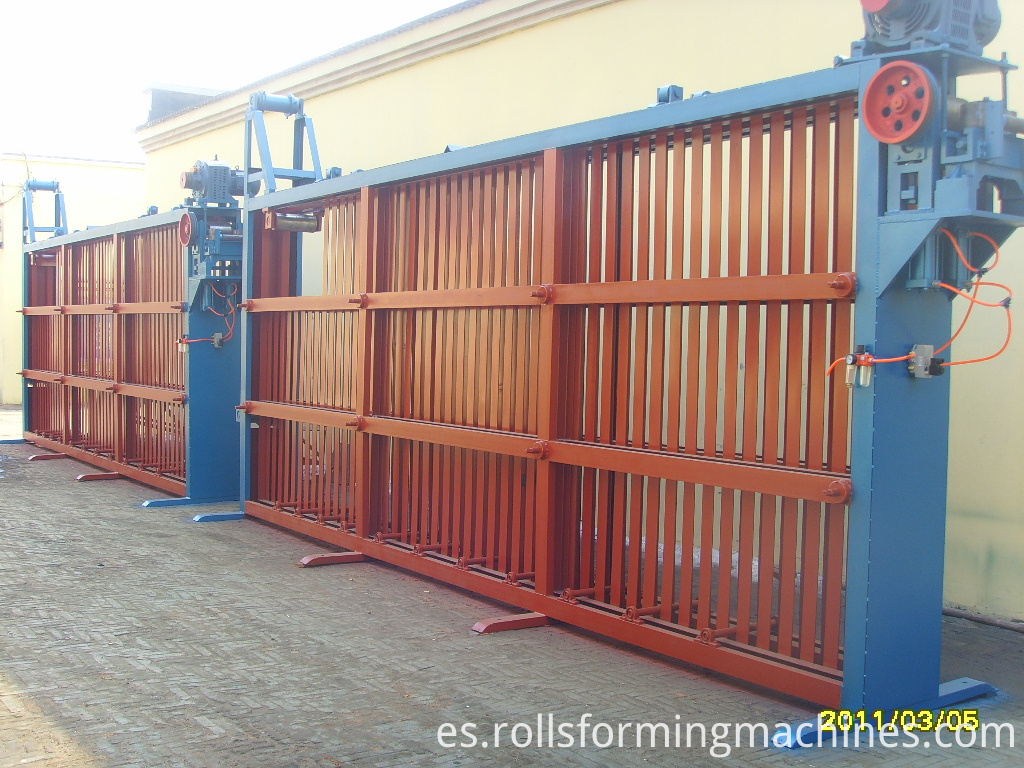

El primero es el acumulador de tipo vertical , la función es almacenar suficiente material para que la máquina funcione cuando se corta y suelda material.

1. construcción: placa de acero soldada, con auto-alimentador y unidad de material de extracción

2. ajustar la forma: a mano

3. capacidad de almacenamiento: 150-300 m,

4. longitud: 5.5 * 2.8 m

material storage


El segundo tipo es la acumulación horizontal , la función principal es almacenar una cierta cantidad de cinta de acero para suministrar la máquina principal antes de realizar la soldadura de cabeza y de extremo para garantizar la producción continua de la máquina principal sin detenerse.

1. diámetro de la acumulación: los 5m

2. ancho de la bobina: 240 * 530 mm (según el tamaño de la tubería)

3. espesor de la bobina: 1,5-4 mm (según el tamaño de la tubería)

4. velocidad de alimentación: 120-200 m

Forma estructural: soporte de inversión, estructura de alimentación de pellizco (motor de ajuste de velocidad de CA de 22kw), cuerpo principal del acumulador (motor de ajuste de velocidad de CA de 30kw)

material storage

La función de dos tipos de unidades es la misma, de acuerdo con la productividad de la máquina, el cliente puede elegir la que quiere. El primero puede ahorrar mucho costo en comparación con el segundo tipo, pero la longitud del almacén de materiales es menor que el segundo. El segundo tipo puede trabajar más establemente y proteger la superficie del material sin daños y más longitud en el interior.

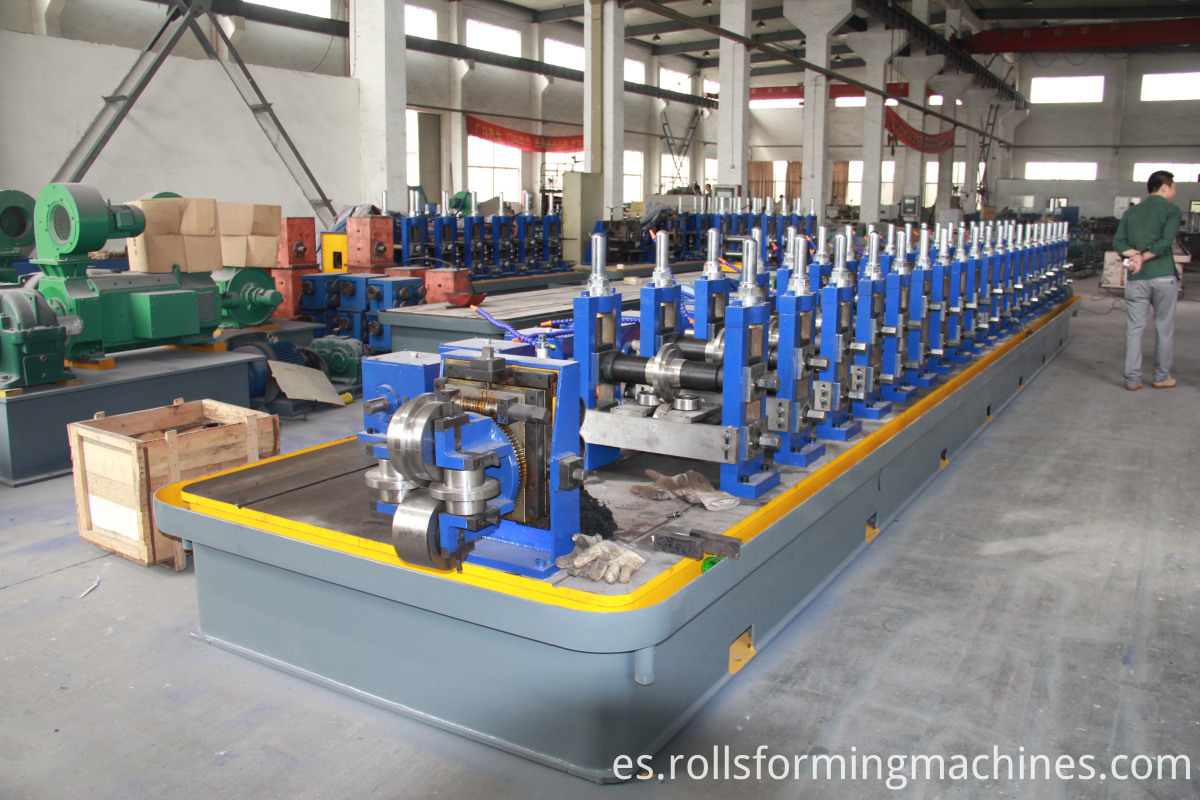

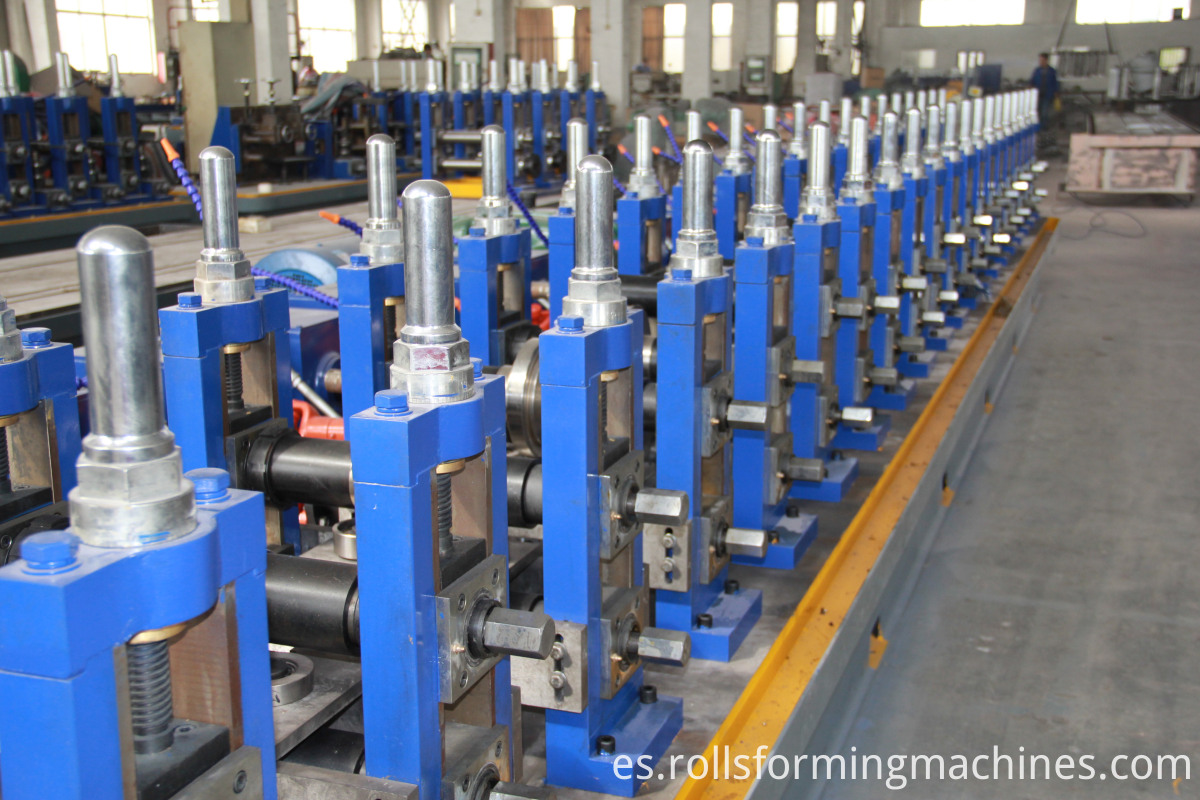

El material del eje es 40Cr, y el material del rodillo es Cr12 tanto para la unidad de conformado como para la unidad de encolado . Los números de eje dependen del tamaño de la tubería o del tipo de máquina.

pipe making machine


pipe making machine


Como sabemos, no importa qué forma de tubería hagamos, el primer paso es hacerlo circular, eso es lo que hace la unidad de conformado.

La máquina de encolado con molde tendrá la forma que necesitamos, como la forma redonda, el tubo cuadrado y el tubo rectangular. Tanto la unidad de formación como la unidad de dimensionamiento incluirán la cabeza de pavo, puede guiar y enderezar la tubería más fácilmente a la siguiente unidad.


Entre la unidad de formación y la unidad de dimensionamiento, colocaremos el sistema soldado de alta frecuencia . Está hecho en la ciudad de Baoding,

sólido soldador de alta frecuencia del estado , gabinete del rectificador, gabinete del inversor, transformador, encimera, sistema de enfriamiento del viento y de agua.



Para el sistema de transmisión , la unidad adopta la máquina formadora y el sistema de accionamiento de la máquina de dimensionamiento, el motor principal a través del reductor, la caja de engranajes, el eje de transmisión universal arrastra el rodillo horizontal, el rodillo vertical para el rodillo sin motor.

pipe making machine


El sistema de corte es el corte controlado por computadora de sierra voladora, puede coincidir con la velocidad de producción de la máquina. El corte de seguimiento lo hace más seguro.

pipe making machine


Ofrecemos la poderosa mesa de 9 metros para recoger el producto.

table
