Zhongtuo Roll Forming Machinery Co., ltd

Máquina perfiladora de fuego y humo de la válvula
Máquina perfiladora de fuego y humo de la válvula
Máquina perfiladora de fuego y humo de la válvula
Máquina perfiladora de fuego y humo de la válvula
Máquina perfiladora de fuego y humo de la válvula

Máquina perfiladora de fuego y humo de la válvula

Precio unitario: USD 25000 - 38000 / Set/Sets
Tipo de Pago: L/C,T/T,D/P,Western Union,D/A
Incoterm: FOB,CFR,CIF,FCA
Cantidad de pedido mínima: 1 Set/Sets
Plazo de entrega: 30 días

Contactar ahora Añadir al carrito

Información básica

    Modelo: ZT-005-37

    Marca: Acero Estructural de Carbono

Información adicional

    Paquete: Como requisito de cliente

    productividad: 6m/min

    Marca: ZHONGTUO

    transporte: Ocean,Land

    Lugar de origen: China

    Capacidad de suministro: 30 sets/month

    Certificados : CE, ISO9001

DDescripción

Fuego y humo válvula rodillo que forma la máquina

Zhong tuo que fuego y humo válvula de rodillo que forma la máquina es diseñada por ourselives, Equipo se compone de máquina de descarga automática, alimentación, entallado y corte, alimentación, formando el anfitrión, recibiendo la estación, gabinetes de control eléctrico y otros componentes. Y el básico forming estante es 12 veces, mviejo Material: utilizamos GCr15, Temple, dureza puede ser HRC56 62o. Para apoyar a toda la línea, vamos a mke la motor 7.5kw.

Máquina perfiladora de fuego y humo de la válvula

Requisitos de equipo:


Campo 1 requeridas: 25*5*1.5m(L*W*H)

2 la dirección de alimentación: de izquierda a derecha

3.Voltage: 380, 50 Hz, 3-phase(as you need))

4 aceite hidráulico: aceite hidráulico 46 #.

5.User suministrado: requiere aceite hidráulico, aceite mecánico, alambre, cable, dispositivos base.

Vista rápida:

1 en ancho de banda: ≤420 mm

2 rodado tira grueso: 1.5-2.0 mm

3. rodada tira Material: acero laminado en frío, galvanizado

4. velocidad de producción: perforación línea velocidad de cerca de 0-6 m/min

5. longitud del pedazo de trabajo rodante: 1000---6000 m m

6 capacidad de equipamiento instalado: alrededor de 20 KW.


Proceso de producción:

1 decoiler - nivelador - servo alimentación - múltiples conjuntos de perforación hidráulico - perfiladora - hidráulico (troquelado) corte - recibos---sistema de Control electrónico

2 equipo consta de soportes de desbobinado, nivelación de piezas, motores servos, múltiples golpes, formando la máquina, hidráulica (de perforación) corte, rebobinado, gabinetes de control eléctrico y otros componentes.

Parte principal

Decoiler

1 sola cantilever, sin poder

2. capacidad de carga: 3.0 t

diámetro interior de 3: φ490-φ510mm

Diámetro externo de 4: ≤φ1200mm

Máquina perfiladora de fuego y humo de la válvula

Leveler

trabajo 1 rollo número: siete rodillos máquina de nivelación

2 características estructurales: nivelación de rollo saciada, cromo plateado mango su rigidez, rugosidad de la superficie y otros mecánica puede aumentan considerablemente, su entrega por los rodillos de arrastre y rodillo nivelador composición, rodillo de presión puede ser ajustada individualmente, nivelación de rodillo de la estructura global, antes y después de la creación de dos puntos de ajuste, pueden formar un cierto ángulo, fácil de mejorar la calidad de la nivelación.

Máquina perfiladora de fuego y humo de la válvula

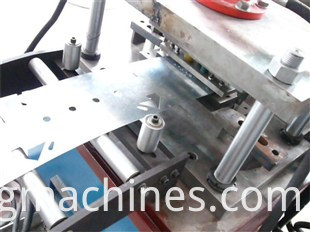

Servo alimentación, rojo saltar sección

Sistema de la alimentación del servo con un servomotor para proporcionar energía para asegurar la exactitud y la estabilidad de cada paso de la perforación.

Molde de 1 falta punch: la guía de cuatro colum

2 material del molde troquel: Cr12Mov. Amortiguamiento. Hacer muescas en agujero de la hoja y así sucesivamente.

Máquina perfiladora de fuego y humo de la válvula

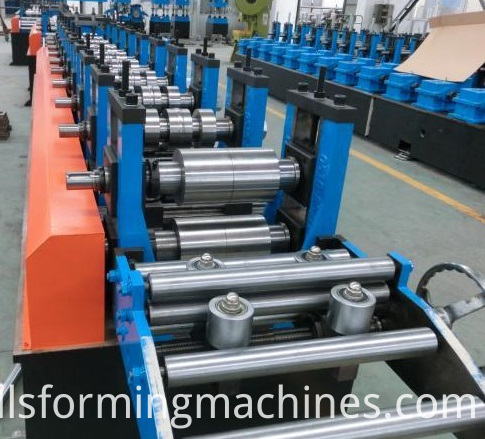

Formación del rodillo

1 número de rodillos: rodillos de 16

2 molde Material: GCr15, apagando,

dureza HRC56-62 º

3.Power:7.5kw

4.Frame:35H de acero soldado con autógena

5 tamaño de la máquina: 8.2 * 1.65 * 1.55 m

6 material del rodillo: acero 45#

7.Structure:Memorial arco con cadena

Máquina perfiladora de fuego y humo de la válvula

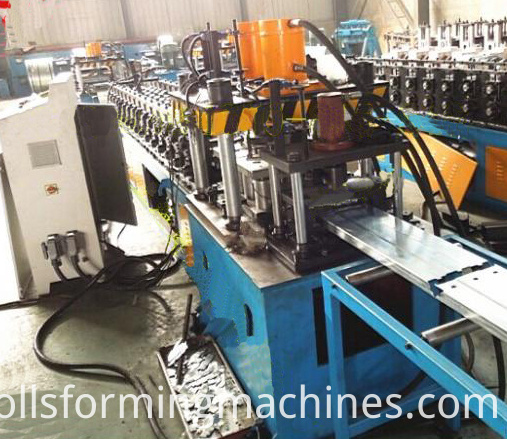

(Perforación), hidráulica corte parte

1 después de dobladillar estructura necesita perforar una superficie inferior, se ha completado el proceso de modelado.

Cuchilla de corte hidráulica de 2, corte sección no hay problemillas, el efecto es más ideal.

Corte molde 3.material: Cr12, mecanizado de precisión endurecido, dureza de hasta 58-62

Máquina perfiladora de fuego y humo de la válvula

Sistema de Control eléctrico

1 línea entera adopta el control PLC, pantalla táctil LCD, interfaz antropomecánico. Personas interactúan con el PLC.

2 modo de operación automático o manual.

3 con función de conmutación automática y manual: en modo manual, puede ser operación independiente, mantenimiento fácil;

4 en modo automático, llevar a cabo de plena producción a ejecutar, para empezar;

5 la gama completa de funciones de supervisión: monitor en tiempo real la salud de la línea de producción para lograr el control de de la situación de producción de cada estación.

Máquina perfiladora de fuego y humo de la válvula
