Máquina completamente automática de corte a longitud

    Precio unitario: USD 150000 - 80000 / Bag/Bags
    Tipo de Pago: L/C,T/T,D/P,Western Union,D/A
    Incoterm: FOB
    Cantidad de pedido mínima: 1 Bag/Bags
    Plazo de entrega: 60 días
Información adicional

Paquete: embalaje desnudo

productividad: 60m/min

Marca: Zhongtuo

transporte: Ocean,Land

Lugar de origen: China

Capacidad de suministro: 30 sets/month

Certificados : CE, ISO, SGS

DDescripción

CORTE A LONGITUD LÍNEA CTL Máquina para (0.8 ~ 3.5) × 400 mm

La máquina totalmente automática de corte a longitud podría procesar el grosor de 0,8-3,5 mm sin interfaz de persona.
1. Parámetros técnicos:
Espesor de la bobina: 0.8 ~ 3.5mm
Ancho de la bobina: 100 ~ 400 mm
Material de las bobinas: Q195, Q235A, Q345, S355 Bobinas de acero al carbono, HR o CR, resistencia a la tracción hasta 590 N / mm2.
Identificación de la bobina: φ500-610mm
Bobina OD: ≤φ1400mm
Peso de la bobina: ≤3T
Rodillo de nivelación: φ100mm
Material de los rodillos niveladores: 40Cr, dureza superficial: HRC55-58 °
Velocidad de línea: 40 m / min, medición de longitud por encoder, cizalla de parada.10-12pcs / min para longitud de 2 m
Tolerancia: +/- 0.5mm / m de longitud, +/- 1 mm de longitud diagonal, +/- 1.5 mm / m2 en nivelación de nivelación.


2. Flujo técnico:

Cargador de bobina → desenrollador de un solo mandril con guía de bobina → alimentador de pinchazo → mesa de rodillo de transmisión → guía lateral → nivelador → codificar la fijación de longitud → cizalla → apilador

3. Descripción de cada equipo:
3.1.Coche de carga de mar
1) Estructura: cuatro ruedas, carrocería de automóvil hecha por soldadura
2) La marcha del coche es conducida por: 1.5kw motor ciclo-pin rueda
3) Movimiento de subida y bajada del automóvil por cilindro hidráulico Φ100 × 500mm
4) velocidad de marcha: 8 m / min, distancia máxima de 4000 mm.
5) carga máxima: 3000kgs.
Cut to length

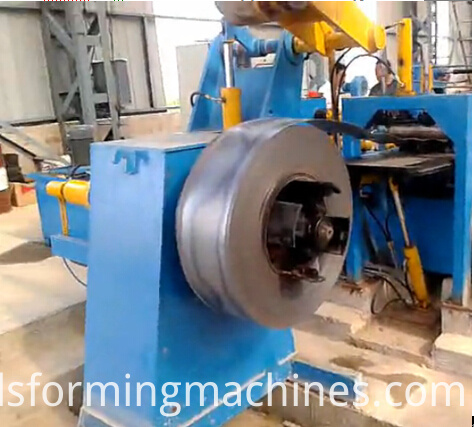

3.2. Desbobinador de mandril único con guía de la cabeza de la bobina
Desenrollador Estructura: base de ensamblaje de soldadura, mandril único en voladizo expandido hidráulicamente por biela.
Tambor desenrollador: Φ508 × 450 mm, rango de expansión: Φ500 ~ Φ610mm.
Cilindro hidráulico para expansión: Φ100 × 100mm
Estilo de freno: freno neumático regulador de presión
Ancho máximo de la bobina: 400 mm
Bobina max. OD: 1400 mm
Peso máximo de la bobina: 3,000kgs.
La guía de la cabeza de la bobina está instalada en el desenrollador
La presión del brazo de la bobina por el cilindro hidráulico Φ75 x 300 mm

Rueda de tracción para abrir la cabeza de la bobina: Φ150 x 150 mm, impulsada por un motor cicloide de 2.2KW.

CTL


3.3 Picador hidráulico con plato de palear

Picador-alimentador: compuesto de base, soporte, asiento del rodillo, rodillos de alimentación de presión doble, el mecanismo de elevación y presión para el rodillo ascendente, motor de accionamiento.
El movimiento hacia arriba y hacia abajo del rodillo de presión superior: mediante un cilindro hidráulico de x70 x 150 mm, dos piezas.
El motor de accionamiento: motor cicloide de 4KW. Placa deslizante: conjunto de soldadura con placas de acero, dos placas en forma de lengüeta (una grande para moverse hacia arriba y hacia abajo, una pequeña para expandirse y contraerse)
Cilindro hidráulico para movimiento de arriba hacia abajo con lengüeta grande: Φ80 × 400 mm
Cilindro hidráulico para expansión de lengüeta pequeña Φ63 × 400mm-

3.4.Transmisión Rollo Tabla

Dimensiones: 2000 mm de largo x 500 mm de ancho
Compuesto de 4pcs Φ100 x 600 rodillos, placas de acero, cadenas.

3.5 Guía lateral
Estructura: rodillos verticales para restringir la posición progresiva de la tira en la línea central.
Rodillos verticales: dos pares, Φ80 × 110 mm, 40Cr, enfriamiento de alta frecuencia
Para ajustar los rodillos verticales con tornillos de avance con rango de ajuste: 100-400 mm
Side guide

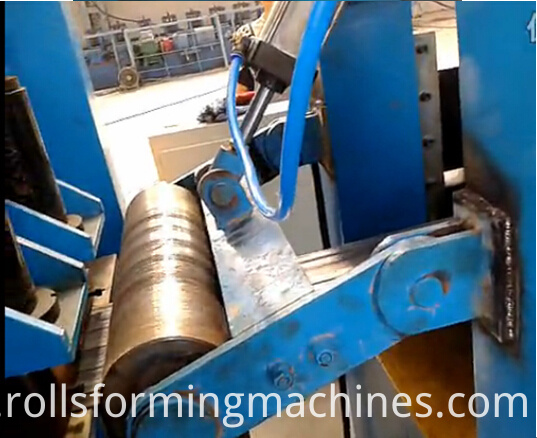

3.6.Máquina de pisos
1) Compuesto de palanca, accionamiento de palanca y codificador para fijar la longitud.
2) El variador se compone de base, reductor de velocidad ZQ500, motor de CC de 37KW, controlador de velocidad DC de Eurotherm 590, acopladores, freno y caja de engranajes.
3) El nivelador se compone de base, marco, asientos de rodillos ascendentes y descendentes, arriba de la viga, bloque de eje deslizante, 15 rodillos de nivelación (7 sobre 8 rodillos), rodillos de respaldo de una fila respectivamente para rodillos superiores e inferiores por motores eléctricos (reductor de velocidad cicloide 2.2KW) mecanismo arriba-abajo para el rodillo de alimentación ascendente.
4) rodillos de nivelación: Φ100 × 500 mm, 40Cr, HRC55-56, revestimiento de cromo duro de superficie
Rodillos de respaldo: Φ100 × 150, 8 + 9 piezas, acero 45 #, HB220-240
5) Encoder: LM02-610C-1200F / min (Rep de Japón)
CTL 3
Codificación del pistón del cilindro neumático: 100 mm × 120 mm
Rodillo de fijación de longitud de codificación: 40Cr, HRC52-54

Circunferencia: 400mmx0.01 (127.324)


3.7. Cizallamiento hidráulico

Compuesto de marco, riel de guía, soporte de cuchilla deslizante, mecanismo de corte hidráulico.
El cilindro hidráulico para cizalla: Φ160 x 200 mm, una pc
3.8.Stacker
Compuesto de bastidor de mesa y mecanismo de caminar, etc.
Motor de accionamiento: motor cicloide 3KW.
3.9.Sistema hidráulico
Compuesto de estación hidráulica, placa de válvula, varias válvulas, manguera de alta presión, tubo rígido, juntas, etc.
Presión: 12Mpa
Potencia: 4.5KW
Volumen de aceite del tanque de aceite: 450L
3.10 sistema de control eléctrico
Un conjunto completo de sistema de control eléctrico incluye un gabinete de control y un panel de operación
Poder total de la instalación: sobre 60KW
