Zhongtuo Roll Forming Machinery Co., ltd

Rollo de hoja de techado que forma la máquina con la teja trapezoidal
Rollo de hoja de techado que forma la máquina con la teja trapezoidal
Rollo de hoja de techado que forma la máquina con la teja trapezoidal
Rollo de hoja de techado que forma la máquina con la teja trapezoidal
Rollo de hoja de techado que forma la máquina con la teja trapezoidal

Rollo de hoja de techado que forma la máquina con la teja trapezoidal

Precio unitario: USD 16000 - 32000 / Set/Sets
Tipo de Pago: L/C,T/T,D/P,Western Union,D/A
Incoterm: FOB
Cantidad de pedido mínima: 1 Set/Sets
Plazo de entrega: 30 días

Contactar ahora Añadir al carrito

Información básica

    Modelo: ZT-004-059

Información adicional

    Paquete: stander embalaje

    productividad: 30 sets per month

    Marca: zhongtuo

    transporte: Ocean,Land

    Lugar de origen: Cangzhou

    Capacidad de suministro: 30sets/month

    Certificados : CE ISO9001

DDescripción


Rollo de hoja de techado que forma la máquina con la teja trapezoidal


Machine Description

Qty

Delivery time

Container Type

Price

FOB Tianjin

FX28-202-1010 Tile Forming Machine

1 SET

40 working days

after receiving deposit

One 40 GP

32000 USD








Perfil de dibujos:

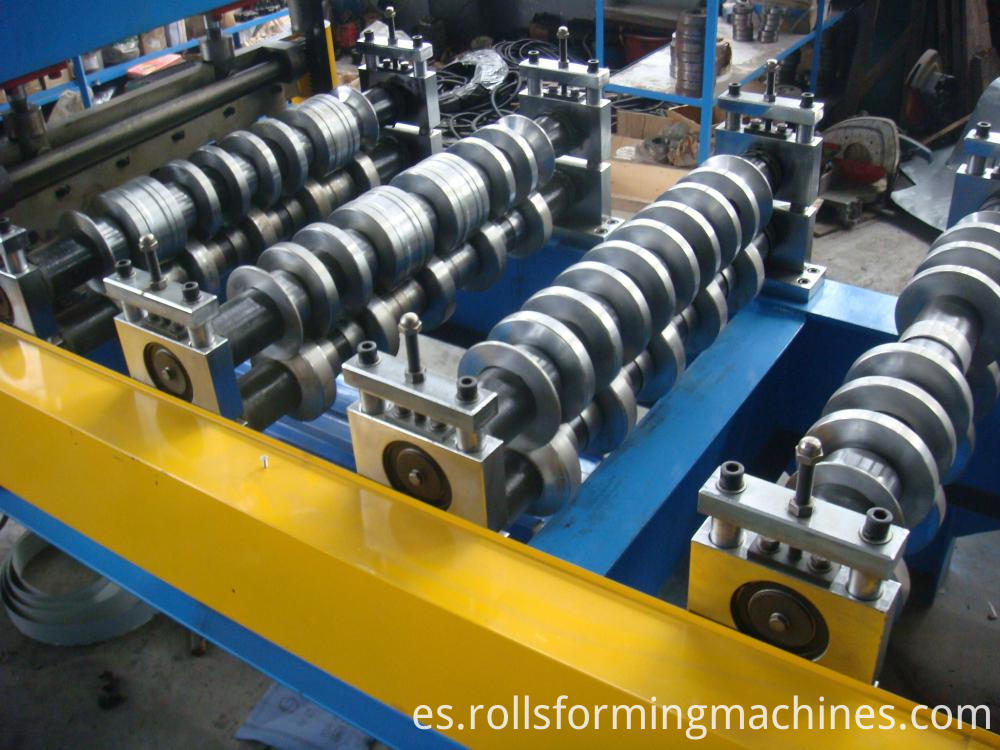

Good Configuration High Quality Single Layer Trapezoid Roll Forming Machine


Proceso roduction P

Desenrollado → Alimentación de material en la máquina → Formación de rollo → Longitud de medición → Paso formado → Corte automático

→ Productos que reciben

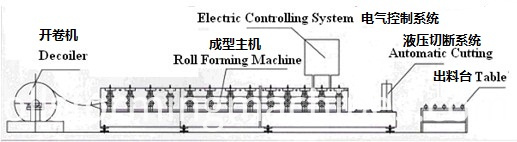

flow of the c z channel roll forming machine



Componentes de la línea de producción

No.

Name

Unit

Qty

1

Hydraulic decoiler for 5 tons

set

1

2

Main forming machine

set

1

3

PLC control system

set

1

4

Hydraulic pump station

set

1

5

Post cut

set

1

6

Electric motor

set

1

7

Output table

set

1


Producción parámetros

Material de procesamiento: placa de acero coloreada, placa galvanizada o placa de aluminio

Espesor del material: 0.25-0.60 mm

Dureza del material: 245 mpa --- 350 mpa

Ancho del material: 1220 mm

Ancho formado: 1010 mm

Longitud de onda: 202 mm

Altura de onda: 28 mm

Velocidad de formación: 15 m / min

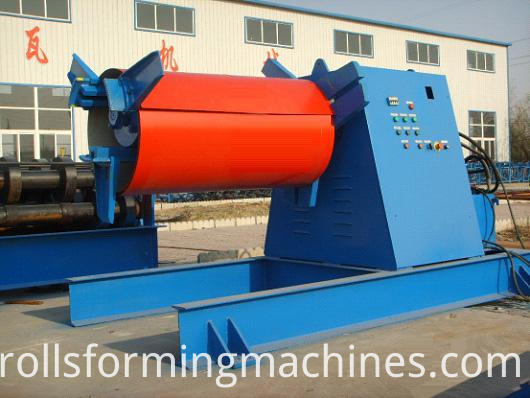

Sistema de desenrollado

Uso: Expansión hidráulica y apretado hacia adentro durante la alimentación.

Alimentación automática conducido por el motor eléctrico

Trapezoid Roll Forming Machine


Main parameter

Coil inner diameter

450-550 mm

Max coil out diameter

1300 -1600 mm

Max coil width

1250 mm

Carrying capacity

5 Tons

Hydraulic power

3 kw

Drive power

3 kw

Size

2.7*1.3*1.8 m(L*W*H)






Parte de alimentación de la bobina

Uso: Poner la materia prima (placa de acero) a través de la playa para fabricar y procesar, puede garantizar que el

los productos son limpios, paralelos y todo es uniformidad. Consulte la regulación del equipo para conocer la

función de localizar hierro angular.

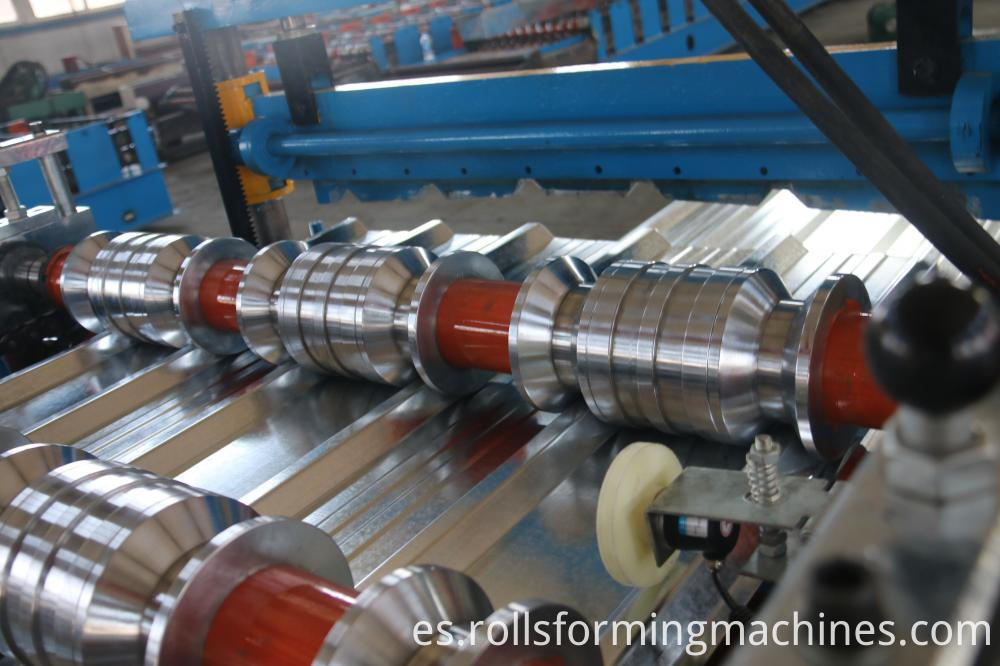

trapezoid sheet 02

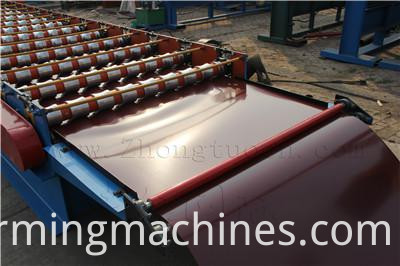

Dispositivo de formación

Uso: Con el fin de mantener la forma y precisión del producto, adopta una estructura de lámina soldada, un motor reductor, transmisión de cadena, rodillo cromado que puede mantener la superficie de la placa de moldeo lisa y no es fácil de marcar

cuando está funcionando

Característica: garantizar la estabilidad, precisión y duración.

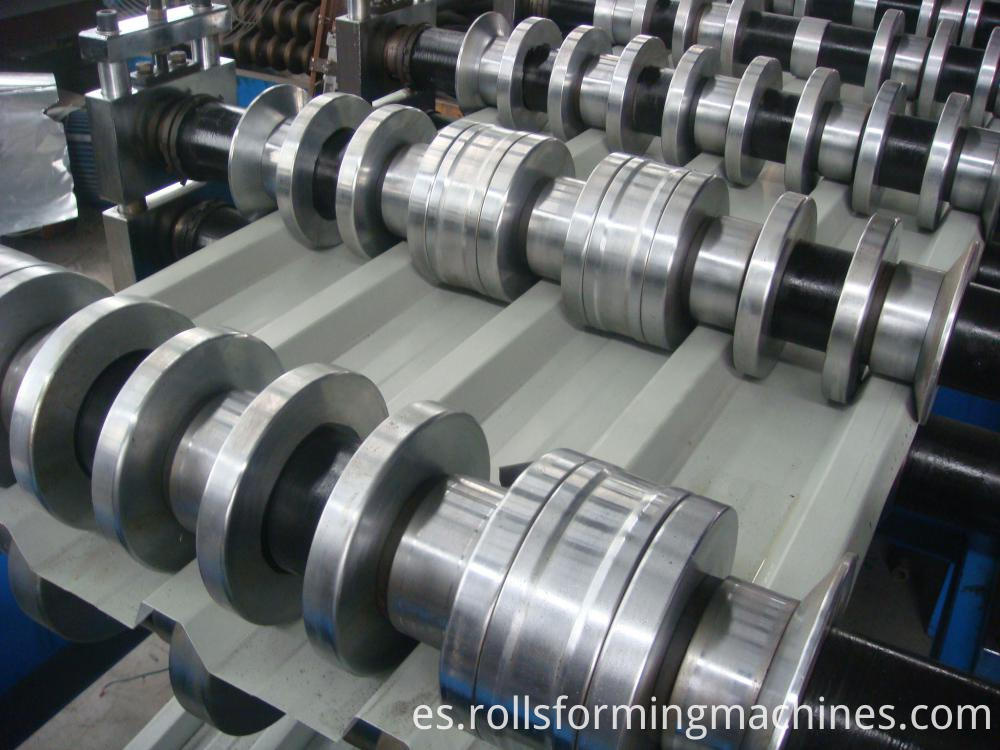

Roofing Sheet Roll Forming Machine with Trapezoid Tile

Roofing Sheet Roll Forming Machine with Trapezoid Tile


No.

Main parameter

1

Length of the main part

8500 * 1450 * 1450 mm

2

Weight of main part

5.5 t

3

Voltage

380 V/ 50 HZ 3 Phase (as customer`s request)

4

Roller fixer

Pillar type

5

Frame

Guide pillar and the thickness is 50 mm

6

Frame thickness

25 mm

7

Drive mode

Gear

8

Material of rollers

45# steel, surface hard chromium plating.

9

Material of shafts

45# steel

10

Diameter of shafts

Φ 80 mm Solid shafts

11

Number of rollers

15 rollers

14

Main power

5.5 kw

15

AC motors

Either ABB or Siemens


Dispositivo de corte

Un accionamiento hidráulico mejorado, punzonado automático y corte después de la formación, sin distorsionando o perdiendo, alto nivel de seguridad

factor. (incluye herramientas de corte, tanque hidráulico, cortador máquina)


Blade Material

Cutting system

Cr12 quenched

Full automatic


Mostrador

Un contador mide la longitud, impulsa y decide la longitud. Omron codificador de longitud medición.

High Quality Single Layer Trapezoid Roll Forming Machine


Productos que reciben mesas

1. Adopta acero soldado y rodillo soportado para transmitir los productos.

2. 3 m * 2 (normalmente para el cilindro de aire, proporcionamos una marca china famosa, pero si desea el Festo o SMC, también podemos proporcionar, pero el precio cambiará)














PRODUCTOS POR GRUPO : Máquina formadora de rollos de lámina para techos > Techo y panel de pared que forma la máquina
