Zhongtuo Roll Forming Machinery Co., ltd

Shutter Slat Roll Forming Machine
Shutter Slat Roll Forming Machine
Shutter Slat Roll Forming Machine

Shutter Slat Roll Forming Machine

Tipo de Pago: L/C,T/T,D/P,Western Union,D/A
Incoterm: FOB,CFR,CIF,FCA
Cantidad de pedido mínima: 1 Set/Sets
Plazo de entrega: 30 días

Contactar ahora Añadir al carrito

Información básica

    Modelo: zt-005-207

    Material: Acero

    Estilo: europeo

    Estilo abierto: Automático

    Proceso de dar un título: ISO 9001, CE

    Acabado de superficies: Terminado

    Funcion especial: Seguridad

    Posición: Garaje

    Machine Size: 4000*500*700mm

    Drive: Gear

    Shalf Material: 45#steel

    Shalf Diameter: ¢56mm

    Power: 5.5kw

    Roller Station: 14steps

    Speed: 10-15m/min

    Roller Material: Bearing Steel With Quenched Treatme

Información adicional

    Paquete: Como requisito del cliente

    productividad: 10-15m/min

    Marca: ZHONGTUO

    transporte: Ocean,Land

    Lugar de origen: Hecho en China

    Capacidad de suministro: 20set per Month

    Certificados : ET, ISO9001

DDescripción

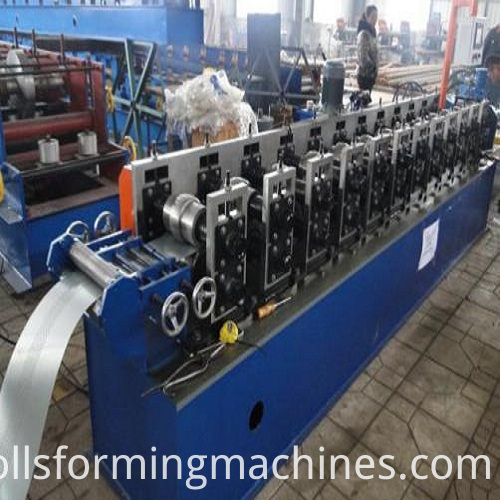

Shutter Slat Roll Forming Machine

Destription del producto

Shutter Slat Roll Forming Machine es un tipo especial de máquina formadora de rollos, que produce paneles de puertas obturadoras o listones estándar y elegantes, que muestra un buen rendimiento y usa las tendencias en el futuro de manera suficiente. Este tipo de máquina formadora de rollos es ampliamente utilizada para fabricar diversos metales. Paneles de pared y paneles de techo para construcciones de acero, proyectos de estructuras de acero y sistemas de contención, etc. La máquina formadora de puerta de rodillos enrollables es una tecnología avanzada y un sistema utilizable práctico.

Datos principales de Techinal

Dimensión 1.Munting: 4000 * 500 * 700mm

2. Peso total: alrededor de 3ton

Sistema 3.Control: control de computadora

Unidad de formación 4.Main que conduce energía del motor: 5.5kw

5.Material de rodillos: acero del cojinete con tratado templado

6. Material de ejes de rodillos: acero 45 #

7. Paso de rodillos: 14 pasos

8. Velocidad de formación: 10-15 m / min

9. Grueso para rodar: 0.5-1.5mm

Componentes de Line

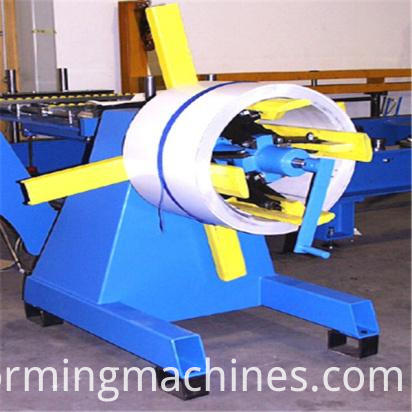

1. Decoiler

 Slat Shutter Door Roll Forming Machine-decolier

Uso: Se usa para sostener la bobina de acero y desenrollarla de forma giratoria.

Sistema de desenrollado pasivo desenrollado por rodillo

a. Diámetro interior de la bobina: 450-550 mm

segundo. Ancho máximo de la bobina: 300 mm
do. Capacidad máxima de carga: 3000 kg

(puede elegir esta pieza con Eléctrico o hidráulico)

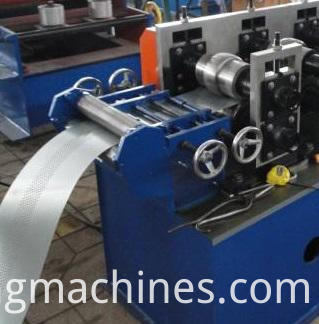

2. E ntry puntos de nivelación y perforación

 Shutter Door Roll Forming Machine-entry leverling

Esta parte nivelará la bobina para asegurarse de que esté limpia y recta.

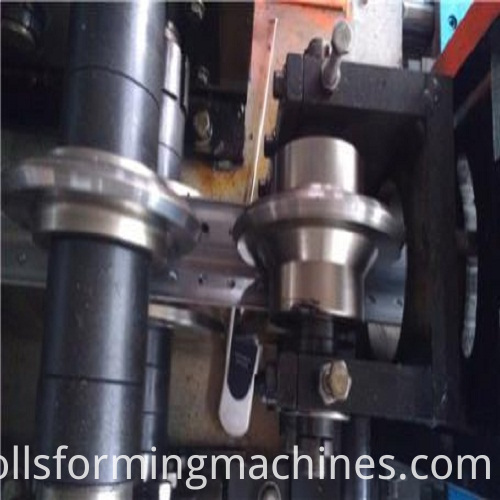

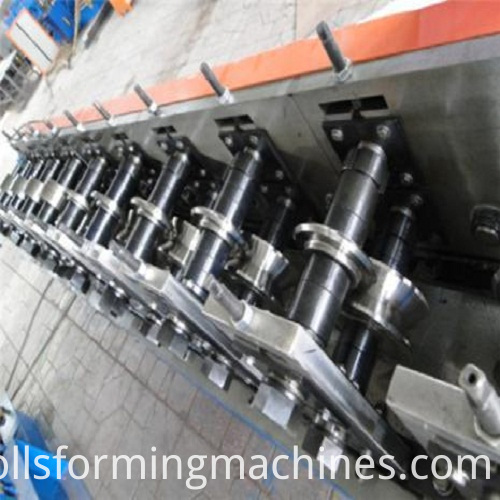

3. Máquina formadora de rollos

Salt Door roll forming machine 2

 Shutter Door roll forming machine3

 Shutter Slat Door roll forming mashine1

a. Número de pasos de formación: 14 estaciones

segundo. Material del eje: acero 45 # con tratamiento templado, mecanizado con precisión,

El diámetro: ¢ 56 mm

do. Material del rodillo: acero del cojinete con el tratamiento apagado

re. Transporte: por engranaje

mi. Velocidad de formación: 10-15 m / min
F. Motor: 5.5kw

g.Voltaje: 380v, 50Hz, 3 fases

h. Estructura: stand independiente

4. Sistema de corte

 Shutter Door Roll Forming Machine System--shearing system


 Shutter Salt Roll Forming Machine Line--shearing system 2

Servo que vuela y seguimiento de la sierra de corte, la sierra de corte ajustará la velocidad de corte y la ubicación de acuerdo con la velocidad de la máquina principal. Con este método, la velocidad de trabajo de la máquina será la misma que la de la máquina principal. En la placa de corte tomamos el mejor material para cortarlo a alta velocidad y con un hermoso corte de miedo.

El material de la cuchilla: Cr12Mov, Hardening HRC 58-62 ℃

Tolerancia de longitud: 3m ± 1.5mm

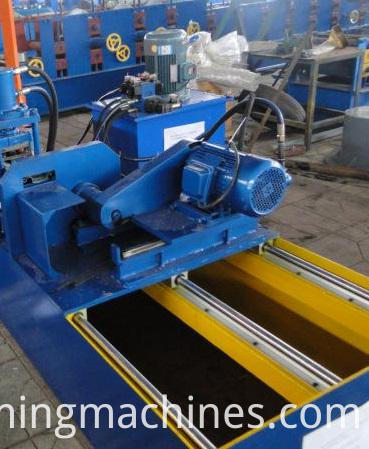

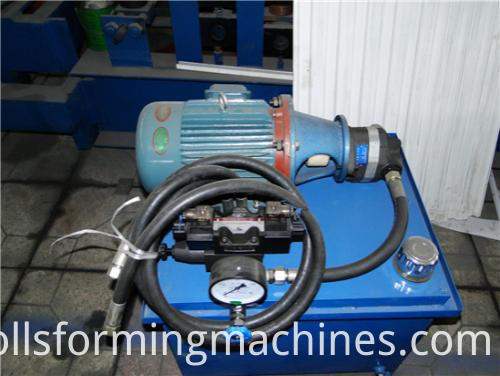

5. Estación hidráulica

 Slat Shutter Door Roll Forming Machine--hydraulic station

Potencia del motor hidráulico: 3kw

Aceite hidráulico: 46 #

Presión hidráulica: 12Mpa

Componentes: El sistema incluye un conjunto de tanque hidráulico, un conjunto de bomba de aceite hidráulico y dos tubos hidráulicos. Y dos juegos de válvulas de electromagnetismo.

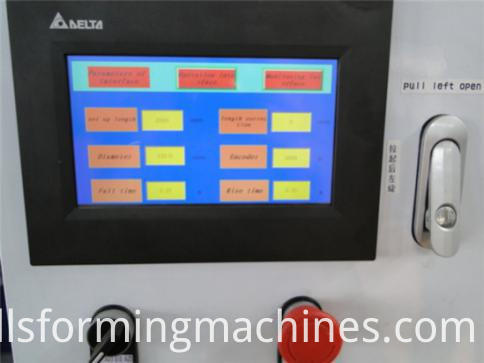

6. Estación del PLC

 Shutter Door Forming Machine System-PLC station

Sistema de control PLC, tomaremos Panasonic o usted podrá especificar el que más le guste. Diferente con la máquina normal, el PLC programado agregará los parámetros de control de la servo cortadora.

7. Agotar la mesa

Adopta acero soldado y rodillo soportado para transmitir los productos.
