Zhongtuo Roll Forming Machinery Co., ltd

Metal Ridge Cap Tile que hace la máquina
Metal Ridge Cap Tile que hace la máquina
Metal Ridge Cap Tile que hace la máquina
Metal Ridge Cap Tile que hace la máquina

Metal Ridge Cap Tile que hace la máquina

Tipo de Pago: L/C,T/T,D/P,Western Union,D/A
Incoterm: FOB
Cantidad de pedido mínima: 1 Set/Sets
Plazo de entrega: 30 días

Contactar ahora Añadir al carrito

Información básica

    Modelo: ZT-004-026

Información adicional

    Paquete: paquete desnudo

    productividad: 30m/min

    Marca: zhongtuo

    transporte: Ocean,Land

    Lugar de origen: Cangzhou

    Capacidad de suministro: 30sets/month

    Certificados : ce,iso9001

DDescripción

Metal Ridge Cap Tile Making Machine ------ para panel de techo


El ancho de la bobina de Metal Ridge Cap Tile Making Machine es por lo general de 300-550mm. El grosor de la máquina para fabricar tejas Metal Ridge Cap es entre 0.25-08mm. Puede formar la lámina de acero de manera continua según los requisitos del cliente, y se corta automáticamente a la longitud deseada. Este equipo tiene muchas ventajas, como peso ligero, alta velocidad de formación, bajo ruido, transmisión estable, fácil operación, buena apariencia, etc.

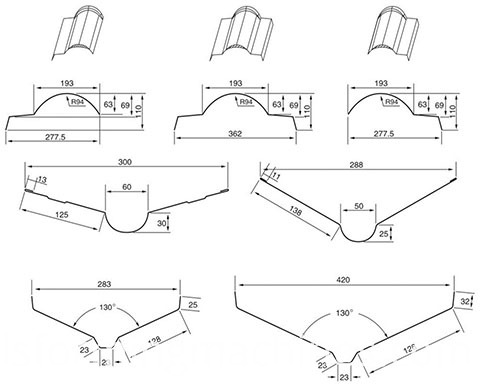

Dibujos de perfil o acabados cuadros del producto.

Metal Ridge Cap Tile Making Machine 01

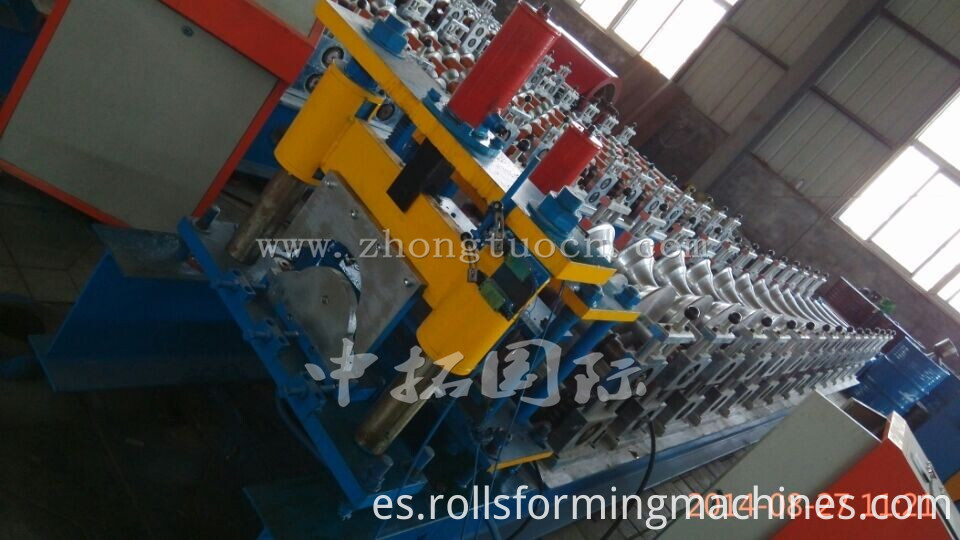

Descripción general de Metal Ridge Cap Tile Making Machine

Ridge roll forming machine (5)


Flujo de trabajo de Metal Ridge Cap Tile que hace la máquina

Metal Ridge Cap Tile Making Machine 03


Sistema Uncoiler de Metal Ridge Cap Tile que hace la máquina

Uso: Se utiliza para soportar la bobina de acero y desenrollarla de forma giratoria.

Desenrollamiento pasivo tirado por sistema de perfilado

Capacidad de carga: 5T

Ancho de desenrollado: 1000mm

Diámetro interior: 450-550mm

Metal Ridge Cap Tile Making Machine

Entrada Playa de Metal Ridge Cap Tile que hace la máquina

Uso: Ponga la materia prima (placa de acero) en la playa para fabricarla y procesarla, puede garantizar que los productos estén limpios, paralelos y todo sea uniforme. Se establece al principio de la máquina principal con guía izquierda-derecha. Puede ayudar al operador a hacer la hoja en la dirección correcta, el lado izquierdo y el lado derecho se pueden ajustar por separado mediante una estructura de tornillo manual.

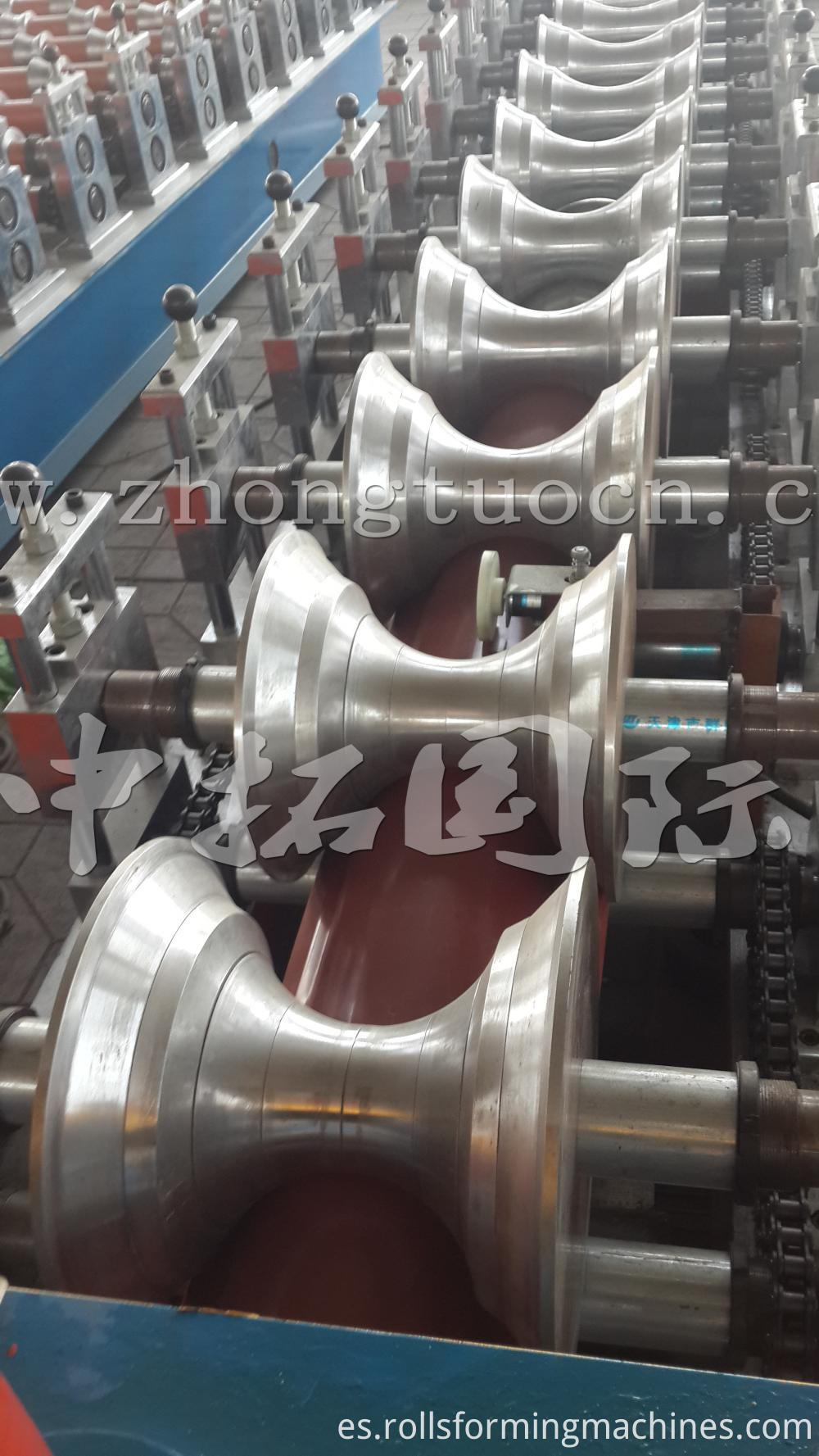

Rollo principal que forma el sistema de la teja de Ridge del metal que hace la máquina

Longitud de la parte principal: aproximadamente 6500 * 1300 * 1400

Peso de la parte principal: 3.5 toneladas.

Voltaje: 380V / 50HZ 3Phase o como petición del cliente

Fijador de rodillos: placa intermedia

Estructura: acero 350 H soldado.

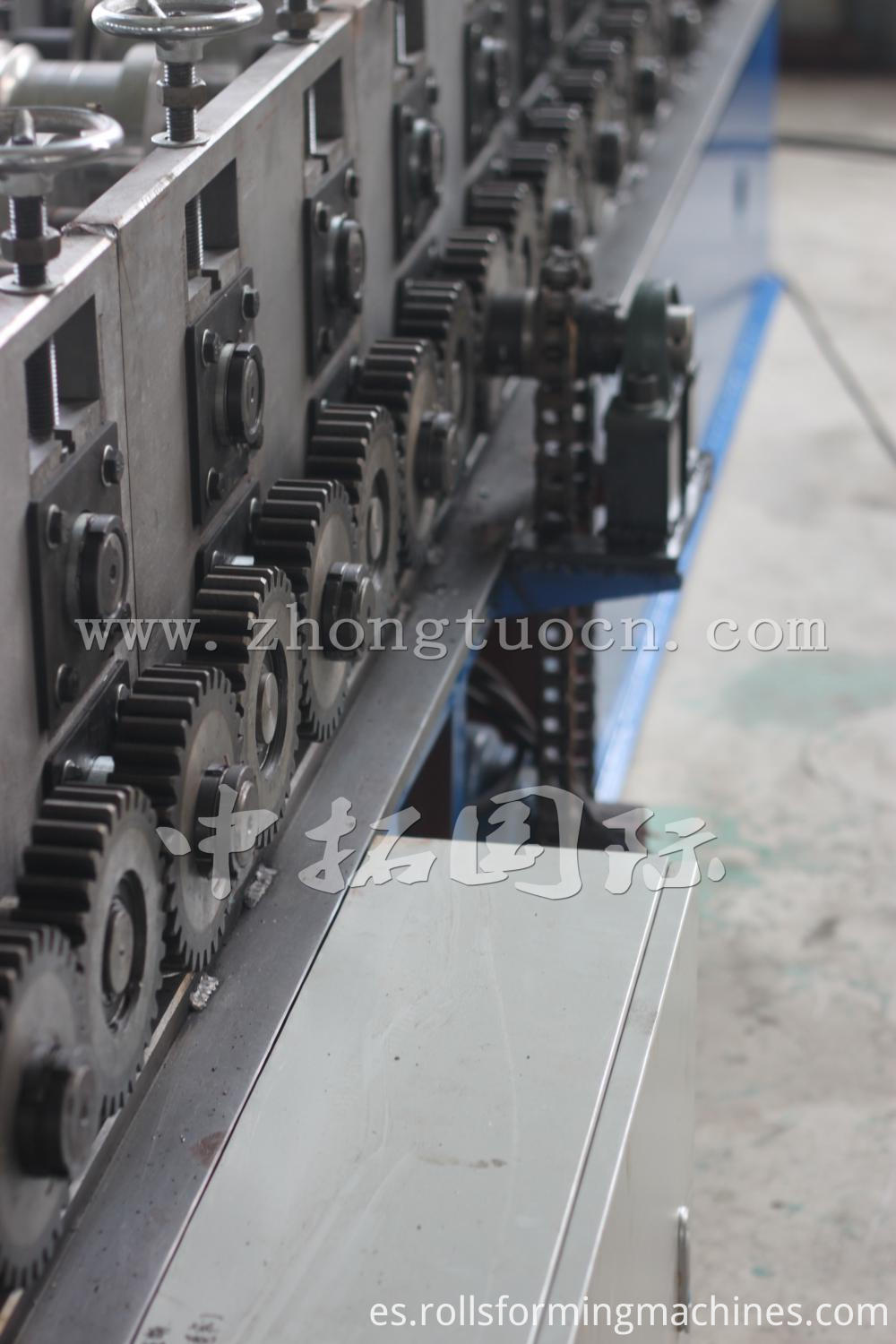

Modo de accionamiento: cadena

Material de los rodillos: acero 45 #, cromado de superficie dura.

Material de los ejes: acero 45 #

Diámetro de ejes: φ60mm

Número de rodillos: 11 rodillos

Potencia principal: 3.2kw

Ridge roll forming machine (18)Ridge roll forming machine (19)

Mecanismo de paso

Característica: se utiliza para realizar el paso, se formó la baldosa esmaltada.

Material del molde: Cr12 apagó

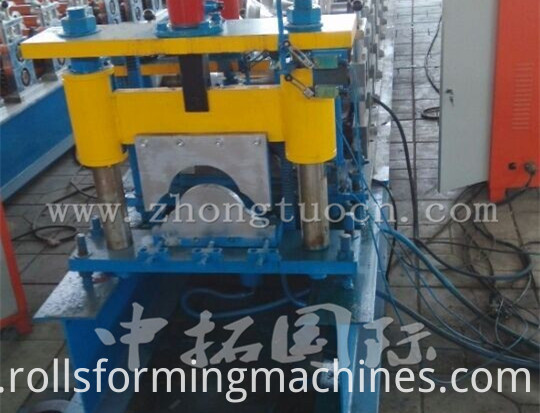

Mecanismo de corte de la teja de metal Ridge Cap que hace la máquina

Característica: Garantiza estabilidad, precisión y velocidad de corte.

Función: Corte automático controlado por PLC.

Adopta el accionamiento hidráulico y la ubicación automática para decidir la dimensión y cortar los productos objetivo.

Material de cuchillas: Cr12 templado

Fuente de alimentación: potencia hidráulica.

Componentes: Contiene un juego de cuchillas, un tanque hidráulico y una máquina cortadora.

Ridge roll forming machine (2)

Estación hidráulica de Metal Ridge Cap Tile que hace la máquina

Se controla mediante bomba de engranajes. Después de llenar el aceite hidráulico en el tanque de aceite hidráulico, la bomba acciona la máquina cortadora para comenzar el trabajo de corte.

Potencia: 5.5kw

Aceite hidráulico: 46 #

Componentes: El sistema incluye un conjunto de tanque hidráulico, un conjunto de bomba de aceite hidráulico y cuatro tuberías hidráulicas. y dos juegos de válvulas de electromagnetismo.

Metal Ridge Cap Tile Making Machine 08

Sistema de control eléctrico de Metal Ridge Cap Tile que hace la máquina

Característica:

1.Adopted PLC, convertidor de frecuencia, pantalla táctil Delta de Taiwán para garantizar una alta velocidad con estabilidad, precisión y vida útil.

2.Otros elementos eléctricos son Panasonic

Metal Ridge Cap Tile Making Machine
