Zhongtuo Roll Forming Machinery Co., ltd

Top Roofing Ridge Cap Máquina formadora de rollos
Top Roofing Ridge Cap Máquina formadora de rollos
Top Roofing Ridge Cap Máquina formadora de rollos
Top Roofing Ridge Cap Máquina formadora de rollos

Top Roofing Ridge Cap Máquina formadora de rollos

Precio unitario: USD 22500 - 7500 / Set/Sets
Tipo de Pago: L/C,T/T,D/P,Western Union,D/A
Incoterm: FOB
Cantidad de pedido mínima: 1 Set/Sets
Plazo de entrega: 30 días

Contactar ahora Añadir al carrito

Información básica

    Modelo: ZT-004-022

Información adicional

    Paquete: paquete desnudo

    productividad: 30m/min

    Marca: zhongtuo

    transporte: Ocean,Land

    Lugar de origen: Cangzhou

    Capacidad de suministro: 30sets/month

    Certificados : ce,iso9001

DDescripción

Top Roofing Ridge Cap Máquina formadora de rollos


El ancho de la bobina de esta máquina formadora de rollos Top Roofing Ridge Cap es generalmente de 300-550 mm. El espesor de Top Roofing Ridge Cap Forming Machine está entre 0,25 y 08 mm. Puede formar de forma continua la chapa de acero de acuerdo con los requisitos del cliente, cortar automáticamente a la medida. Este equipo tiene muchas ventajas, al igual que el peso ligero, alta velocidad de formación, bajo nivel de ruido, transmisión estable, operación fácil, buena apariencia, etc.

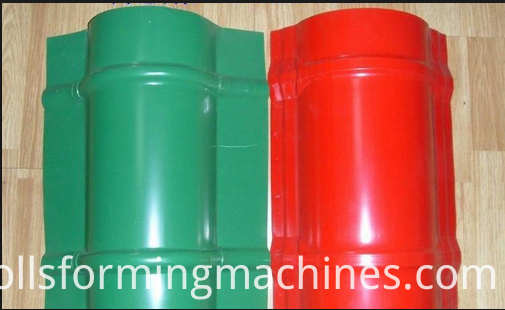

Dibujos de perfil o acabados de las imágenes del producto

Top Roofing Ridge Cap Forming Machine

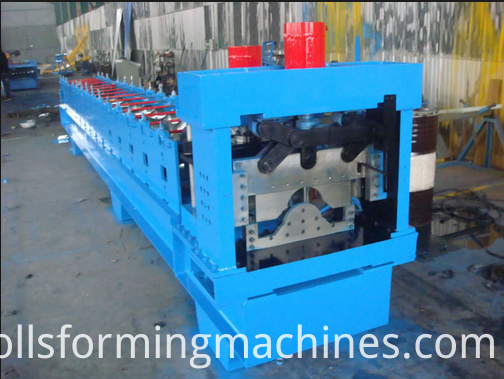

Descripción general de Top Roofing Ridge Cap Máquina formadora de rollos

03


Flujo de trabajo de Top Roofing Ridge Cap Máquina formadora de rollos

Ridge Cap Roll Forming Machine 02


Sistema Uncoiler de Top Roofing Ridge Cap Máquina formadora de rollos

Uso: Se utiliza para sostener la bobina de acero y desenrollarla de forma giratoria.

Sistema de desenrollado pasivo desenrollado por rodillo

Capacidad de carga: 5T

Ancho de desenrollado: 1000 mm

Diámetro interior: 450-550 mm

03

Playa de entrada de Top Roofing Ridge Cap Máquina formadora de rollos

Uso: Poner la materia prima (placa de acero) a través de la playa para fabricar y procesar, puede garantizar que los productos sean limpios, paralelos y todo sea uniformidad. Se establece en el principio de la máquina principal con guía izquierda-derecha. Puede ayudar al operador a hacer la hoja en la dirección correcta, el lado izquierdo y el lado derecho se pueden ajustar por separado mediante una estructura de tornillo manual.

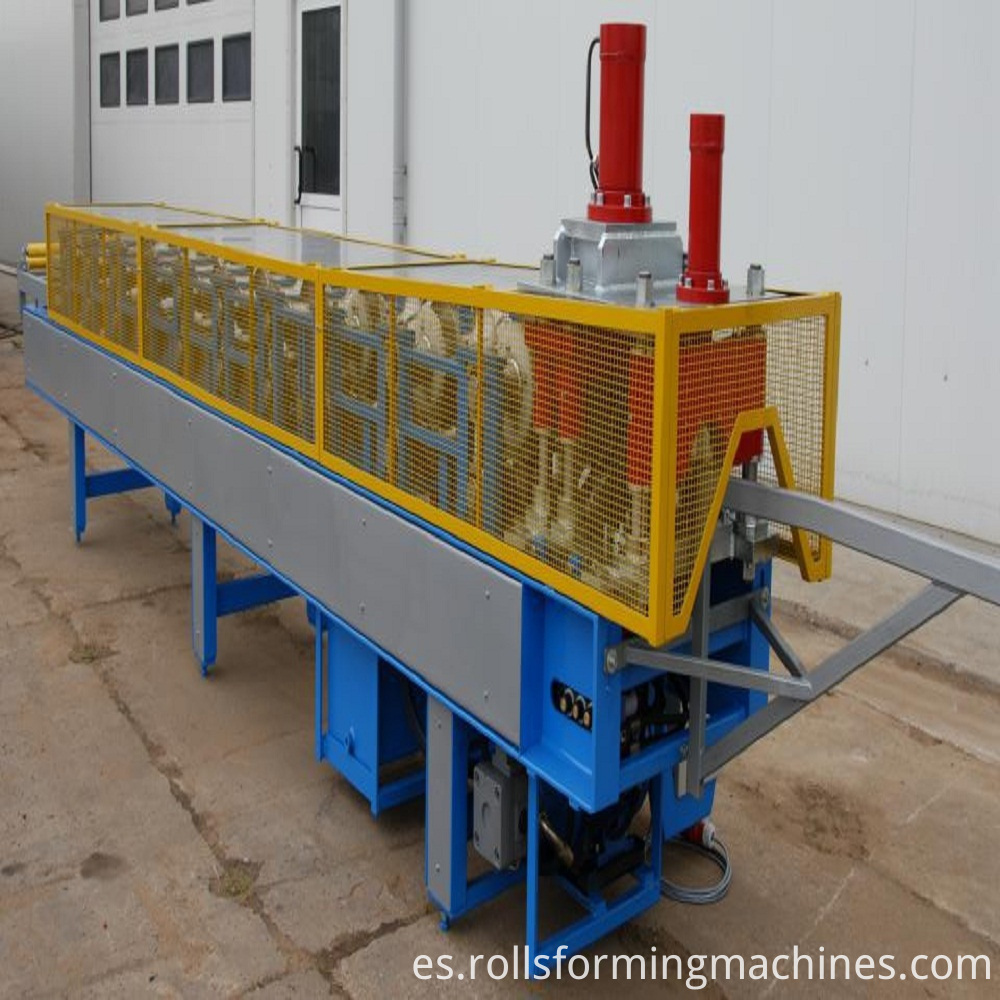

Sistema principal de formación de rollos de Top Roofing Ridge Cap Máquina formadora de rollos

Longitud de la parte principal: alrededor de 6500 * 1300 * 1400

Peso de la parte principal: 3.5 toneladas

Voltaje: 380V / 50HZ 3Phase o como petición del cliente

Fijador de rodillo: placa intermedia

Cuadro: acero 350 H soldado

Modo de conducción: cadena

Material de los rodillos: acero 45 #, superficie de cromo duro.

Material de los ejes: acero 45 #

Diámetro de ejes: φ60mm

Número de rodillos: 11 rodillos

Potencia principal: 3.2kw

Top Roofing Ridge Cap Roll Forming Machine

Mecanismo escalonado

Característica: se usa para hacer el paso, se forma el final del azulejo esmaltado

Material del molde: Cr12 apagado

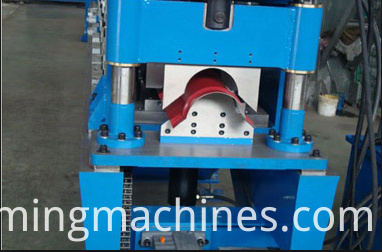

Mecanismo de corte de Top Roofing Ridge Cap Máquina formadora de rollos

Característica: garantizar la estabilidad, precisión y velocidad de corte

Función: Corte automático controlado por PLC

Adopta el accionamiento hidráulico y la ubicación automática para decidir la dimensión y cortar los productos objetivo.

Material de las cuchillas: Cr12 templado

Fuente de alimentación: potencia hidráulica

Componentes: contiene un juego de cuchillas, un tanque hidráulico y una máquina cortadora.

Top Roofing Ridge Cap Roll Forming Machine

Estación hidráulica de Top Roofing Ridge Cap que forma la máquina

Está controlado por una bomba de engranajes. Después de llenar el aceite hidráulico en el tanque de aceite hidráulico, la bomba acciona la máquina de corte para comenzar el trabajo de corte.

Potencia: 5.5kw

Aceite hidráulico: 46 #

Componentes: El sistema incluye un conjunto de tanque hidráulico, un conjunto de bomba de aceite hidráulico y cuatro tubos hidráulicos. y dos juegos de válvulas de electromagnetismo.

Ridge Cap Making Machine 04

Sistema de control eléctrico de Top Roofing Ridge Cap que forma la máquina

Característica:

1. PLC Adopted, convertidor de frecuencia, pantalla táctil Delta de Taiwán para garantizar alta velocidad con estabilidad, precisión y duración.

2. Otro elemento eléctrico es Panasonic

Top Roofing Ridge Cap Roll Forming Machine

PRODUCTOS POR GRUPO : Máquina formadora de rollos de lámina para techos > Azulejos y Ridge tapa embutición
