Zhongtuo Roll Forming Machinery Co., ltd

Cubierta de acero rodillo la máquina Fomring, piso de acero Deck máquina, tragar plataforma que forma la máquina
Cubierta de acero rodillo la máquina Fomring, piso de acero Deck máquina, tragar plataforma que forma la máquina
Cubierta de acero rodillo la máquina Fomring, piso de acero Deck máquina, tragar plataforma que forma la máquina
Cubierta de acero rodillo la máquina Fomring, piso de acero Deck máquina, tragar plataforma que forma la máquina
Cubierta de acero rodillo la máquina Fomring, piso de acero Deck máquina, tragar plataforma que forma la máquina

Cubierta de acero rodillo la máquina Fomring, piso de acero Deck máquina, tragar plataforma que forma la máquina

Precio unitario: USD 24500 - 38000 / Set/Sets
Tipo de Pago: L/C,T/T,D/P,Western Union,D/A
Incoterm: FOB
Cantidad de pedido mínima: 1 Set/Sets
Plazo de entrega: 30 días

Contactar ahora Añadir al carrito

Información básica

    Modelo: ZT-004-032

Información adicional

    Paquete: embalaje desnudo

    productividad: 25m/min

    Marca: zhongtuo

    transporte: Ocean,Land,Air

    Lugar de origen: Cangzhou

    Capacidad de suministro: 30sets/month

    Certificados : ce,iso9001

DDescripción

Cubierta de acero Fomring máquina, máquina del Decking del piso de acero

Descripción del producto

Para equipar las diversas exigencias de nuestros clientes de la mejor manera posible, estamos involucrados en una amplia gama de máquina perfiladora de cubierta de acero. Estos son ampliamente utilizados para fabricación de azulejos de diversos diseños que se utilizan en diversos edificios, casas y muchos más. Estas máquinas tienen fuerza de alta resistencia y construcción rígida. Ofrece productos están disponibles en diversas especificaciones según los requisitos de clientes.


Características
Costo efectiva
Fino de la calidad
Completamente probado


Componente de acero piso Deck máquina

Equipment and Qty.

Decoiler

1set

Main roll forming machine

1 set

PLC control station

1 set

Hydraulic station

1 set

Post cut

1 set

Electric motor

1 set

Runout table

1 set



Dibujos de cubierta de piso

Cubierta de acero rodillo la máquina Fomring, piso de acero Deck máquina, tragar plataforma que forma la máquina

Cubierta de acero rodillo la máquina Fomring, piso de acero Deck máquina, tragar plataforma que forma la máquina



Especificación de la cubierta de acero del rodillo que forma la máquina


Procesar material: placa galvanizada

Material grueso: 0.6 - 1.2 mm

Dureza del material: 195 mpa---mpa 350

Formado anchura: 960 mm

Formación de velocidad: 12 m/min



Trabajo de flujo de cubierta de acero del rodillo que forma la máquina

Cubierta de acero rodillo la máquina Fomring, piso de acero Deck máquina, tragar plataforma que forma la máquina



Parámetros de Piso de acero Deck máquina


Uncoiler System

Cubierta de acero rodillo la máquina Fomring, piso de acero Deck máquina, tragar plataforma que forma la máquina


Usage: It is used to support the steel coil and uncoil it in a turntable way.

Loading capacity:5 T

Uncoiling width:1200 mm

Inner diameter: 450-550 mm.

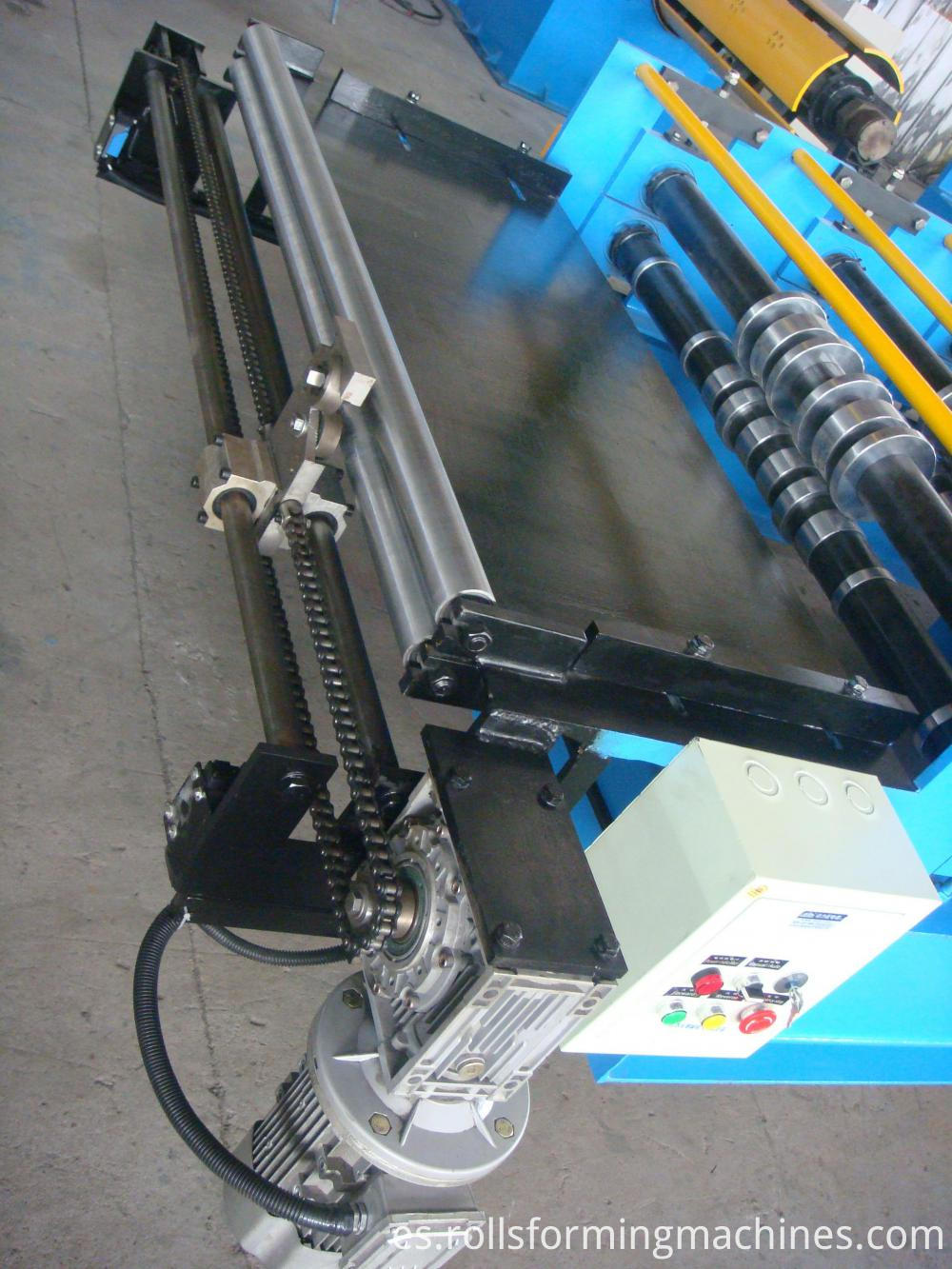

Entry Beach

Cubierta de acero rodillo la máquina Fomring, piso de acero Deck máquina, tragar plataforma que forma la máquina

Usage: Put the raw material (steel plate) through the beach

to manufacture and process,it can guarantee that the

products are neat,parallel and everything is uniformity.

Please refer to the equipment regulation

to know the function of locate angle iron.


Main Roll Forming System

Cubierta de acero rodillo la máquina Fomring, piso de acero Deck máquina, tragar plataforma que forma la máquina

Cubierta de acero rodillo la máquina Fomring, piso de acero Deck máquina, tragar plataforma que forma la máquina

Cubierta de acero rodillo la máquina Fomring, piso de acero Deck máquina, tragar plataforma que forma la máquina

Size of the main part: about

12500 х 1850 х 1500

Weight of main part:11.5 tons

Voltage: 380 V/50 HZ 3 Phase or as your required

Roller fixer : middle plate

Frame : 400 mm H beam steel welded

Drive mode: case of differential

Material of rollers: 45# steel, surface hard chromium plating.

Material of shafts: 45# steel

Diameter of shafts: φ 90 mm

Number of rollers : 24 rollers

Main power:18.5 kw


Shearing Mechanism

Cubierta de acero rodillo la máquina Fomring, piso de acero Deck máquina, tragar plataforma que forma la máquina

Cubierta de acero rodillo la máquina Fomring, piso de acero Deck máquina, tragar plataforma que forma la máquina

Feature : Ensure stability, precision and cutting speed

Function : Automatic cutting controlled by P LC

It adopts the hydraulic drive and automatic location to decide

the dimension and cut the target products.

Material of blades: Cr 12 quenched

Power supply : hydraulic power

Components: It contains one set of blade, one hydraulic tank and one cutter machine.

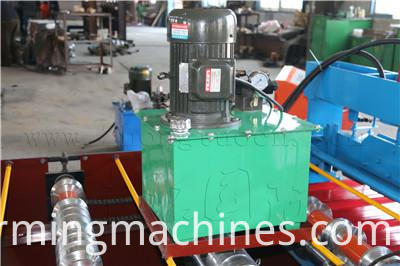

Hydraulic Station

Cubierta de acero rodillo la máquina Fomring, piso de acero Deck máquina, tragar plataforma que forma la máquina

It is controlled by gear pump. After filling the hydraulic oil into the hydraulic oil tank,

the pump drives the cutter machine to begin the cutting job

Power: 5.5 kw

Hydraulic oil: 46#

Components: The system includes a set of hydraulic tank, a set of hydraulic oil pump,

2 hydraulic pipes. And 1sets of electromagnetism valves.



Electric Control System


Cubierta de acero rodillo la máquina Fomring, piso de acero Deck máquina, tragar plataforma que forma la máquina

Feature:

1.Adopted PLC, frequency converter, Delta from Taiwan to ensure

high speed with stability, precision and lifetime.

If you need, we can change it other brand or little computer

type for touching screen.



Counter


Cubierta de acero rodillo la máquina Fomring, piso de acero Deck máquina, tragar plataforma que forma la máquina

One counter gauges length, pulses, and decides length.

Omron encoder for length measurement.

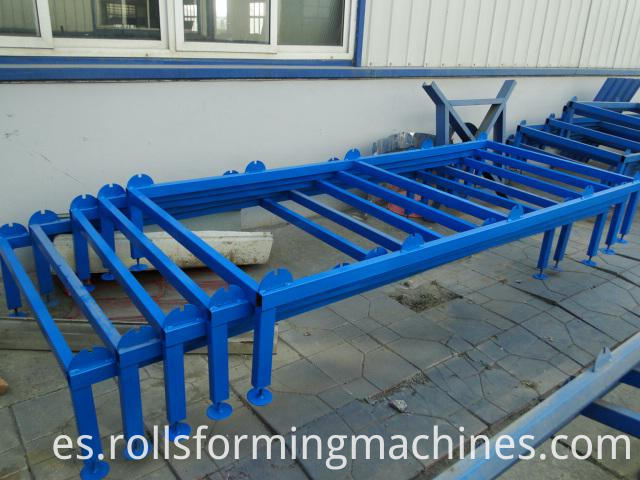

Products receiving tables

Cubierta de acero rodillo la máquina Fomring, piso de acero Deck máquina, tragar plataforma que forma la máquina

1. It adopts welded steel and supported roller to transmit the products.

2. 3m/set with 2sets

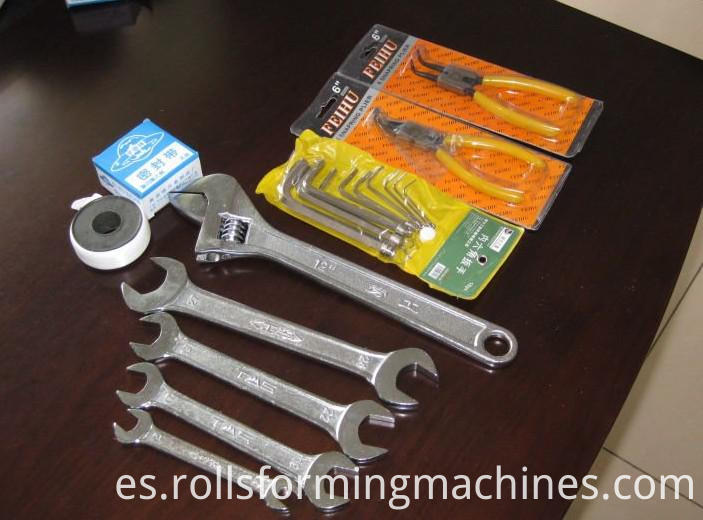

Accessories

Cubierta de acero rodillo la máquina Fomring, piso de acero Deck máquina, tragar plataforma que forma la máquina

1.Easy damaged parts: conk 2 pcs, fuse-link 4 pcs

2. Rubber mat 1 pcs;

3.Bolt spanner 1 pcs


Payment terms

Payment: 30% T/T in advance and balance 70%

after inspection confirmation before shipment.

Delivery:within 45 working days after receipt of deposit.


Warranty

1. Two years guarantee, and we will provide the technical support for the whole life.

2. Training: the buyer should charge of visa, return ticket, food and accommodation

overseas and USD50/person/day for salary, one technician needed.

4. Training time: one week (contains the time of installation and adjustment)




Preguntas más frecuentes

P: ¿Eres fabricante?
A: sí, somos fabricante y empresa comercial.

P: ¿Qué tipo de pago a plazo le puede hacer?
A: somos flexibles sobre condiciones de pago, contacte con nosotros para obtener más información.

P: ¿Qué información necesita antes de realizar la propuesta de una máquina formadora de rollos?
A: los dibujos de perfil, información material, sus requisitos especiales.

P: ¿Qué debo hacer si apenas empiezo a conocer rollo formando maquinaria?
A: contáctenos inmediatamente, proporcionamos gratis servicio preventa.

P: Cómo a visitar a nuestra compañía:
A: 1 volar al aeropuerto de Beijing: por la alta velocidad de tren de Beijing Nan XI de Cangzhou (1 hora), entonces podemos recogerle.
2 vuele al aeropuerto de Shanghai: por la alta velocidad de tren de Shanghai Hongqiao a Cangzhou Xi(4.5 hours), entonces podemos recogerle.
3. volar al aeropuerto de Guangzhou: por el aire de Guangzhou a Beijing airtpot; Por la alta velocidad de tren de Beijing Nan XI de Cangzhou (1 hora), entonces podemos recogerle.
