Panel de techo de hoja doble del Color haciendo frío máquina perfiladora

    Precio unitario: USD 28500 - 6500 / Set/Sets
    Incoterm: FOB
    Cantidad de pedido mínima: 1 Set/Sets
    Plazo de entrega: 45 días
Información básica

Modelo: Zt-003

Additional Info

Paquete: Un 40GP

productividad: 12m/min

Marca: Zhongtuo

Lugar de origen: Hebei

Capacidad de suministro: 30sets/month

Certificados : CE/ISO9001

Descripción del producto


Panel de techo de hoja doble del Color haciendo frío máquina perfiladora

Dispositivo de formación

Uso: Para mantener la forma del producto y la precisión, adopta la estructura de chapa, impulsión de motor reductor, transmisión de cadena, rodillo fue cromado que puede mantener la moldura de superficie de la placa suave y no es fácil ser marcado cuando está trabajando

Función: Asegurar la estabilidad, precisión y vida útil.

No.

Main parameter

1

Length of the main part

About8500х1650х1500mm

2

Weight of main part

About 5.5 t

3

Voltage

380V/50HZ3Phase (as customer`s request)

4

Roller fixer

Middle plate welded

5

Frame

350 H steel welded

6

Frame thickness

16mm

7

Drive mode

Chain

8

Material of rollers

45# steel, surface hard chromium plating.

9

Material of shafts

45# steel

10

Diameter of shafts

Φ80mm

11

Number of rollers

15 rollers

14

Main power

5.5kw

Panel de techo de hoja doble del Color haciendo frío máquina perfiladora


Proceso de producción

Panel de techo de hoja doble del Color haciendo frío máquina perfiladora

Uncoiling→Feeding material en machine→Roll → length→ paso formed→ Auto cutting→Products recibir



Componentes de línea de producción

No.

Name

Unit

Qty

1

Manual decoiler

set

1

2

Main forming machine

set

1

3

PLC control system

set

1

4

Hydraulic pump station

set

1

5

Post cut

set

1

6

Electric motor

set

1

7

Output table

set

1

Parámetros de producción

Procesamiento de material: placa de acero, placa galvanizada o placa de aluminio de colores

Espesor: 0.3 - 0.7mm

Material ancho: 1220 mm

Velocidad de formar: 12m/min


Dispositivo de corte

Avanzada de la impulsión hidráulica, perforación automática y corte después formando, no hay distorsión o pérdida, factor de seguridad de nivel alto.

(incluye el tanque hidráulico, herramientas de corte, cortadora)

Blade Material

Cutting system

Cr12 quenched

Full automatic


Panel de techo de hoja doble del Color haciendo frío máquina perfiladora

Contador

Un contador calibres de longitud, pulsos y decide la longitud. Codificador de Omron para la medición de longitud.

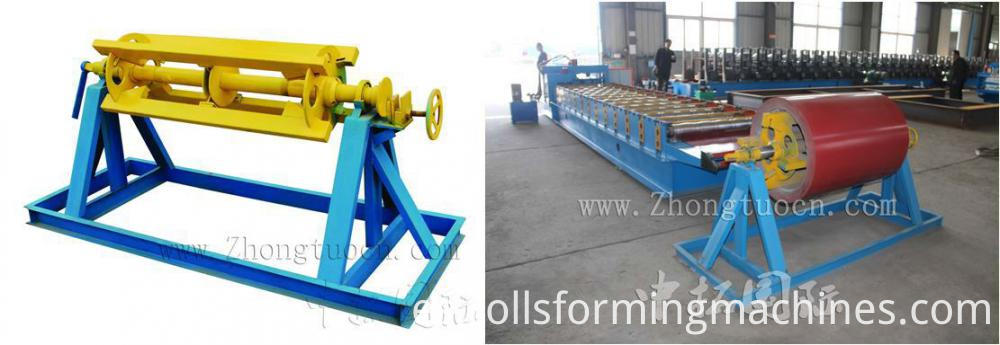

Sistema de las Naciones Unidas-mecanismo de botes giratorios

Panel de techo de hoja doble del Color haciendo frío máquina perfiladora

Uso: Se utiliza para soportar la bobina de acero y desenrolle un giradiscos forma.

Pasivo Desenrolle tirado por sistema de embutición

Loading capacity

Uncoiling width

Inner diameter

5T

1220mm

450-550mm

Bobina de alimentación

Uso: Pone la materia prima (chapa) a través de la playa para fabricar y procesar, puede garantizar que los productos son aseados, paralelo y todo es uniformidad. Por favor consulte el Reglamento de equipos a conocer la función de localización de ángulo de hierro.


Panel de techo de hoja doble del Color haciendo frío máquina perfiladora


Dispositivo de control

1 PLC adoptado, transductor, el panel de tacto de Delta de Taiwán para alta velocidad con

estabilidad, precisión y vida útil.

2 otro elemento eléctrico son Delta

3.Equipped con interruptor movible, rotura de aire, radiador, transformador y protector de la salida eléctrica para mayor comodidad de operación y seguridad.

Screen

PLC

Text screen displayer

Taida DVP14ES from Taiwan

Mesas de recepción de productos

1. se adopta el acero soldado con autógena y apoyó el rodillo para la transmisión de los productos.

2. 3 * 0.9 * 0,6 m

Panel de techo de hoja doble del Color haciendo frío máquina perfiladora



Machine Description

Qty

Delivery time

Container Type

Price

(FOB TIANJIN)

Double layers roll forming machine

1 SET

45 working days

after receiving deposit

One 40GP

USD 13400
