Zhongtuo Roll Forming Machinery Co., ltd

Canal de puerta que forma la máquina
Canal de puerta que forma la máquina
Canal de puerta que forma la máquina
Canal de puerta que forma la máquina
Canal de puerta que forma la máquina

Canal de puerta que forma la máquina

Precio unitario: USD 28500 - 8500 / Set/Sets
Tipo de Pago: L/C,T/T,D/P,Western Union,D/A
Incoterm: CIF
Cantidad de pedido mínima: 1 Set/Sets
Plazo de entrega: 30 días

Contactar ahora Añadir al carrito

Información básica

    Modelo: ZT-005-76

Información adicional

    Paquete: paquete de nake

    productividad: 30 sets/month

    Marca: ZHONGTUO

    transporte: Ocean,Land,as customer requirem

    Lugar de origen: China

    Capacidad de suministro: 30 sets/month

    Certificados : CE, ISO9001

DDescripción

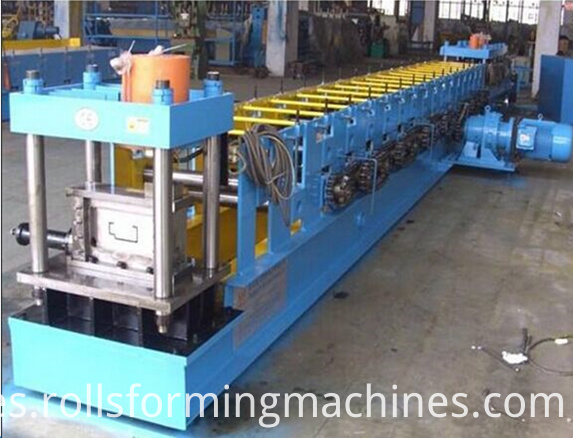

Canal de puerta que forma la máquina:

Metal puerta bastidor de la máquina es una especie de rodillo que forma la máquina que se desarrolla para hacer varios tipos metal puerta o marcos de ventanas, reforzados, parada de puertas, etc. del rodillo por método de formación. Por este una puerta de metal marco perfilado línea de producción, puede acabar formando roll, pieza de conexión de extremo de corte y otros. Después de la embutición por nuestra línea de producción, podríamos hacer marco muy lisa y hermosa puerta de metal sin ningún rasguño en la superficie. Esta cadena de producción del marco de puerta metálica está compuesta por los siguientes elementos: la bobinadora, alimentación y nivelación dispositivo, rodillo principal que forma la máquina, cortadora, mesa de gestión, etc.. Esas máquinas son personalizadas según el perfil del dibujo de marcos metálicos de puerta.

Canal de puerta que forma la máquina

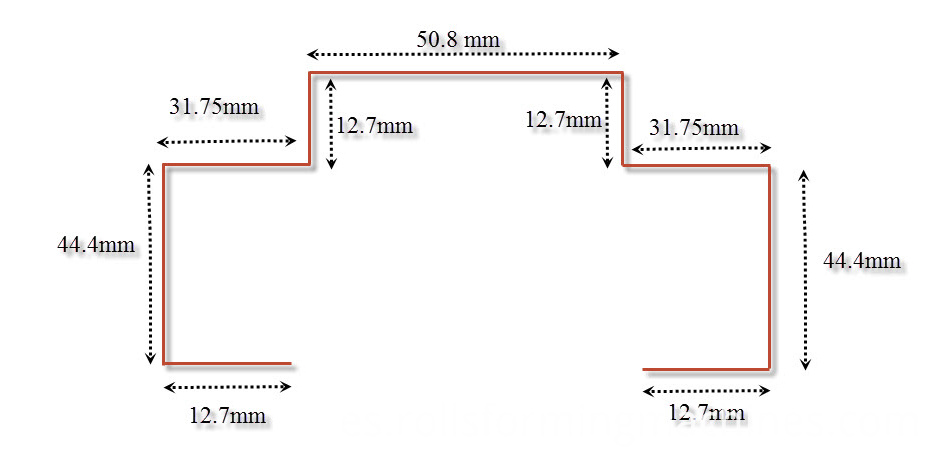

Dibujo del perfil:

Podemos hacer todo tipo de marcos metálicos de puerta, apenas nos envía el dibujo de perfil, vamos a diseñar la máquina de bastidor de puerta según su demanda.

Canal de puerta que forma la máquina

El proceso de producción:

Mecanismo de botes giratorios de---alimentación y nivelador---formación del rodillo---corte parte---tabla de Run-out

Composición de puerta canal que forma la máquina:

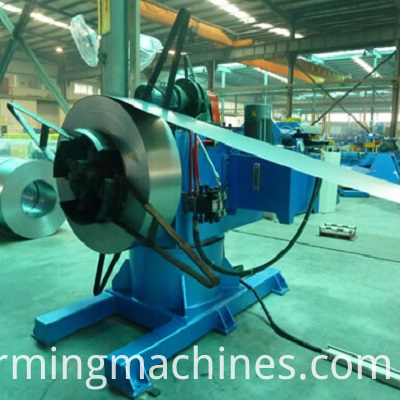

1. mecanismo de botes giratorios de

Uso: se utiliza para soportar la bobina de acero y desenrolle un giradiscos forma... Pasivo Desenrolle tirado por sistema de embutición

Carga capacidad: 1.5T

Desenrollamiento de anchura: 300 mm (según el perfil del dibujo)

Interno diameter450-550 mm

Canal de puerta que forma la máquina

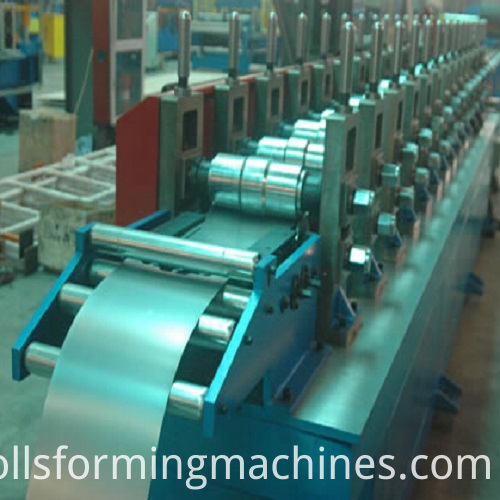

2. alimentación y nivelador

Uso: pone la materia prima (chapa) a través de la playa para fabricar y procesar, puede garantizar que los productos son aseados, paralelo y todo es uniformidad. Por favor, consulte el Reglamento de equipos a conocer la función de localización de ángulo de hierro.

Canal de puerta que forma la máquina

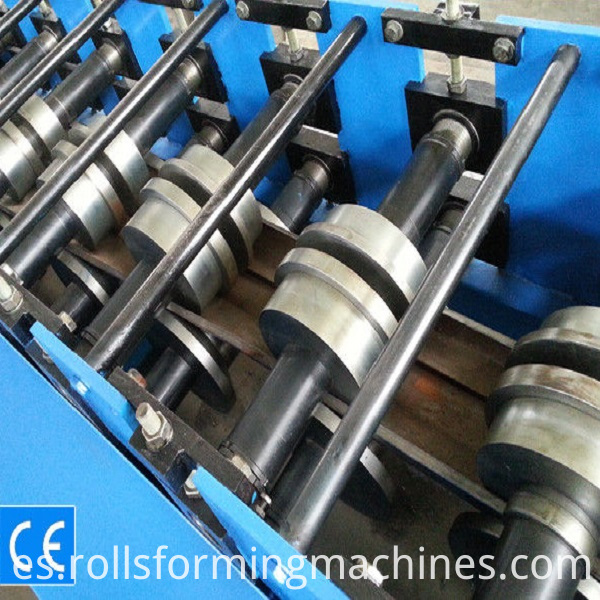

3. formación del rodillo para marcos metálicos de puerta

Material del rodillo: acero 45#, superficie de cromado duro.

Del eje material: 45# acero con Temple

Diámetro externo del eje: 70mm

marco: acero 400H

Voltaje: 380v, 50Hz, fase 3 como el cliente necesita

Dimensiones: 15400 * 1800 * 1800mm tamaño Final depende del diseño

Alimentación principal: 8.5-15kw depende el espesor del material y tamaño de la máquina

Formación de rodillos medidas: 12-20 estaciones rodillos Final dependen del diseño

Velocidad: 8-15m/min

Canal de puerta que forma la máquina

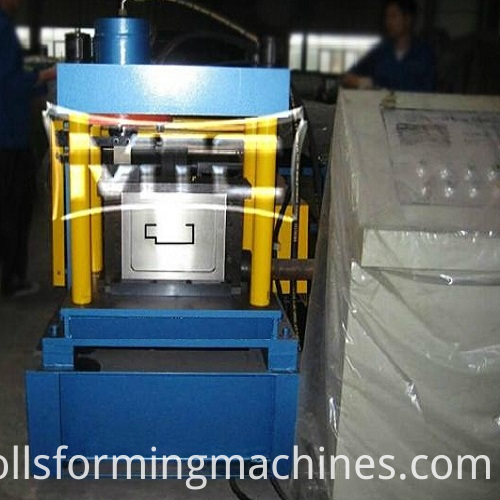

Pieza de corte de 4

Sistema de corte: adoptar sistema avanzado de corte hidráulico, automático corte después de no formar ninguna distorsión, residuos, alto factor de seguridad (motor principal se detiene y luego cortes).

Tipo de corte: parada máquina corte.

Función: corte automático controlado por PLC.

Material de láminas: acero con Cr12MoV templado tratamiento 60-62℃

Fuente de alimentación: energía hidráulica

Canal de puerta que forma la máquina

Estación hidráulica

Uso: es controlado por bomba de engranajes. Después de llenar el aceite hidráulico en el tanque de aceite hidráulico, la bomba impulsa la cortadora para comenzar el trabajo.

Componentes: el sistema incluye un conjunto de tanque hidráulico, un sistema de bomba de aceite hidráulico, cuatro tubos hidráulicos. Y dos conjuntos de válvulas electromagnetismo.

Potencia: 4 kw

Aceite hidráulico: 46#

Canal de puerta que forma la máquina

Sistema de Control eléctrico

1 aprobada PLC, convertidor de frecuencia Delta de Taiwán para alta velocidad con estabilidad, precisión y vida.

Si usted necesita, podemos cambiar otra marca o tipo de equipo pequeño para tocar pantalla.

Canal de puerta que forma la máquina



Muestra de marcos metálicos de puerta:

Canal de puerta que forma la máquina


PRODUCTOS POR GRUPO : Marco de la puerta del rodillo que forma la máquina
