Zhongtuo Roll Forming Machinery Co., ltd

Rollo de la bandeja de cable que forma la máquina para 100-900m m
Rollo de la bandeja de cable que forma la máquina para 100-900m m
Rollo de la bandeja de cable que forma la máquina para 100-900m m

Rollo de la bandeja de cable que forma la máquina para 100-900m m

Precio unitario: USD 10000 - 30000 / Set/Sets
Incoterm: FOB
Cantidad de pedido mínima: 1 Set/Sets
Plazo de entrega: 45 días

Contactar ahora Añadir al carrito

Información adicional

    Paquete: embalaje desnudo

    productividad: 15m/min

    Marca: Zhongtuo

    Lugar de origen: China

    Capacidad de suministro: 30 sets/month

    Certificados : CE, ISO, SGS

DDescripción

Zhongtuo Cable Tray Roll Forming Machine para 100-900mm

Introducción de Brife:


En el cableado eléctrico de edificios, un sistema de bandeja de cables se utiliza para soportar cables eléctricos aislados utilizados para la distribución de energía y la comunicación. Las bandejas de cables se utilizan como una alternativa para abrir el cableado o los sistemas de conductos eléctricos, y se utilizan comúnmente para la gestión de cables en la construcción comercial e industrial. Son especialmente útiles en situaciones en las que se prevén cambios en un sistema de cableado, ya que se pueden instalar cables nuevos colocándolos en la bandeja, en lugar de tirarlos por una tubería. Para zhongtuo, la máquina formadora de rollos de bandeja para cables es un tipo de máquina para fabricar bandejas de cable por principio de formación de rollos.

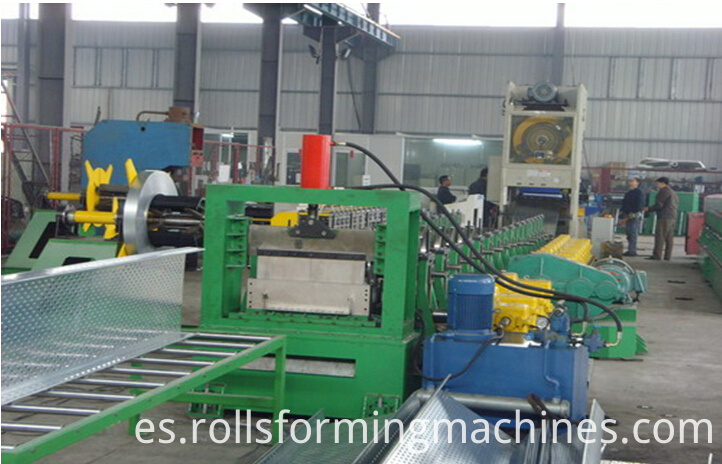

Whole line of cable tray machine

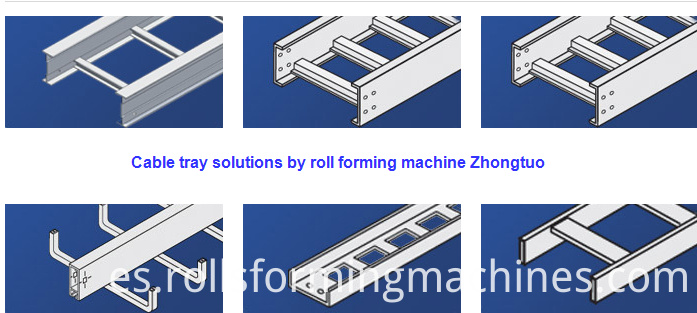

Sistema de bandeja de cables, hay muchos tipos. Aquí solo tomamos uno de ellos por ejemplo.

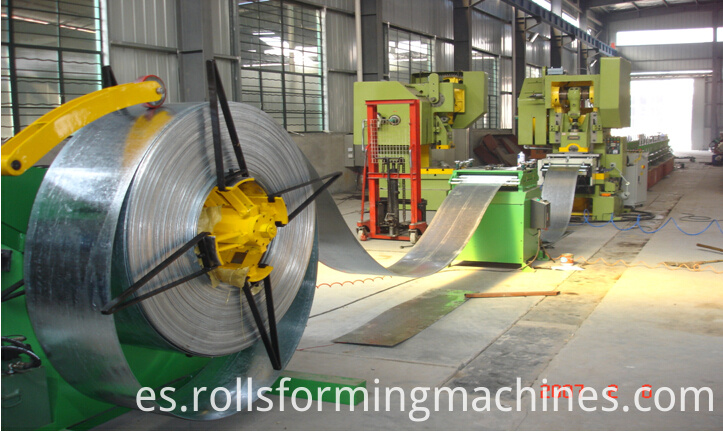

Cable tray roll forming machine

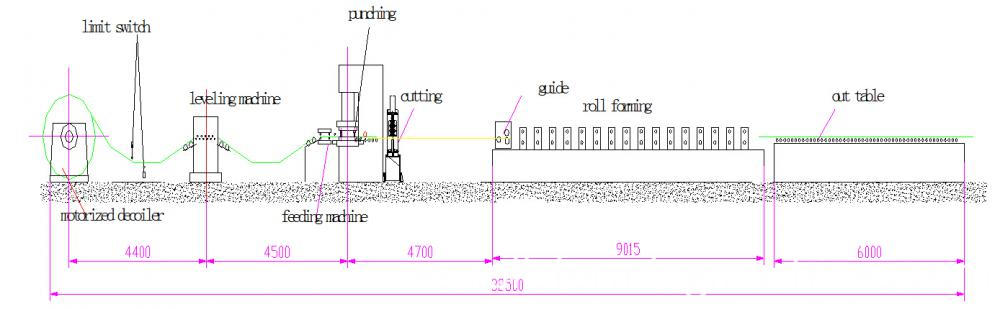

Proceso de trabajo del rollo de bandeja de cable que forma la máquina:

Auto-de-bobinadora ----- nivelación ---- servoalimentación ---- perforación de agujeros ---- formación de rollos --re-bobinadora

working process of cable tray roll forming machine

La máquina formadora de rollos de bandeja de cable Zhongtuo está compuesta por los siguientes elementos:

1 Auto-de-bobinadora 1
2 máquina de nivelación 1 motor de accionamiento de cambio de frecuencia de 5.5kw, velocidad ajustable
3 Bastidor de soporte 3 Tipo de rodillo
4 NC900servo feeder 1 NC900 Servo motor drive
5 Punzonadora 1 120ton
6 punzones 9
7 Máquina de formación principal 1 100-900mm, espesor 1-3mm, material del rodillo: GCr 15
8 máquina de corte hidráulica 1
9 cuchilla de corte 9
10 Tabla de agotamiento 1
11 Panel eléctrico 1 sistema de control PLC

Información más detallada de la máquina formadora de rollos de bandeja de cable:


desenrollador

Parámetro: ancho del material: 225-1020 mm de espesor: 1-2 mm;
Diámetro interior de la bobina: φ508 mm, rango de expansión interna: ф480-520 mm;
El máximo de Diámetro: φ1500mm; El máximo de carga: ≤5T
Potencia del motor: control de cambio de frecuencia de 5.5kw
Material de prensa tipo: material de prensa neumática
Velocidad de alimentación: 0-15 m / min, ajustable

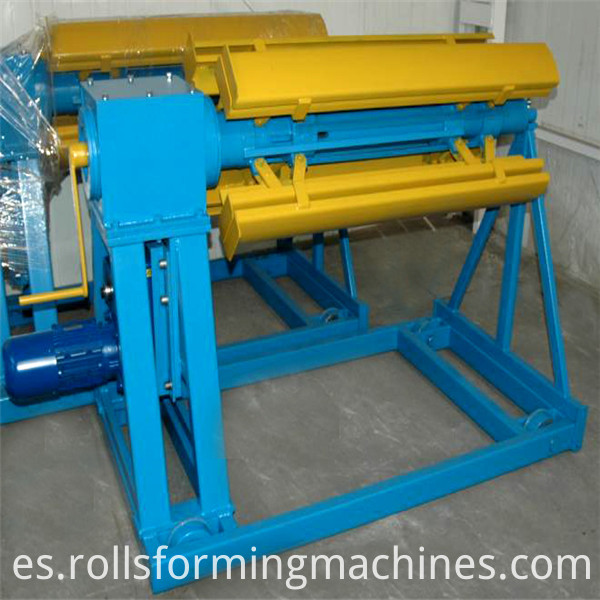

decoiler

Niveladora

A: rodillo de trabajo: niveladora de nueve rodillos
B: Característica de la estructura: después del templado y templado, el procesamiento de cromado, la rigidez, la rugosidad de la superficie del rodillo, etc. se mejoran enormemente; Está compuesto por el rodillo de sujeción y el rodillo de nivelación, el rodillo de sujeción puede ser el control independiente, el nivelador tiene un par de rodillo de guía horizontal y dos pares de rodillo de guía vertical y es fácil de ajustar con la rueda manual. Entre el nivelador y el dispositivo de alimentación, hay un sensor óptico, envía la señal de retroalimentación al sistema de control, el sistema de control envía las instrucciones al motor de conversión de frecuencia para cambiar la velocidad, logra el objetivo de nivel ininterrumpido.



servo máquina de alimentación

A: función: alimentación material
segundo. Característica: Utiliza el servo motor. Alimentación de tipo de múltiples etapas: puede ingresar 10 grupos de diferentes longitudes de alimentación. La pantalla táctil de cristal líquido demostrada es ventajosa para el cambio, establece varios parámetros técnicos. El sistema de inicio de autoinducción y el enlace de la prensa de perforación (inicio de presión del punzón de control).




Punzonadora

Modelo de punzonadora: JF21-120B
Punzonadora: utiliza el fuselaje de soldadura de chapa de acero, la rigidez es fuerte con una buena apariencia. Utiliza el tipo combinado de embrague de fricción accionado por aire.

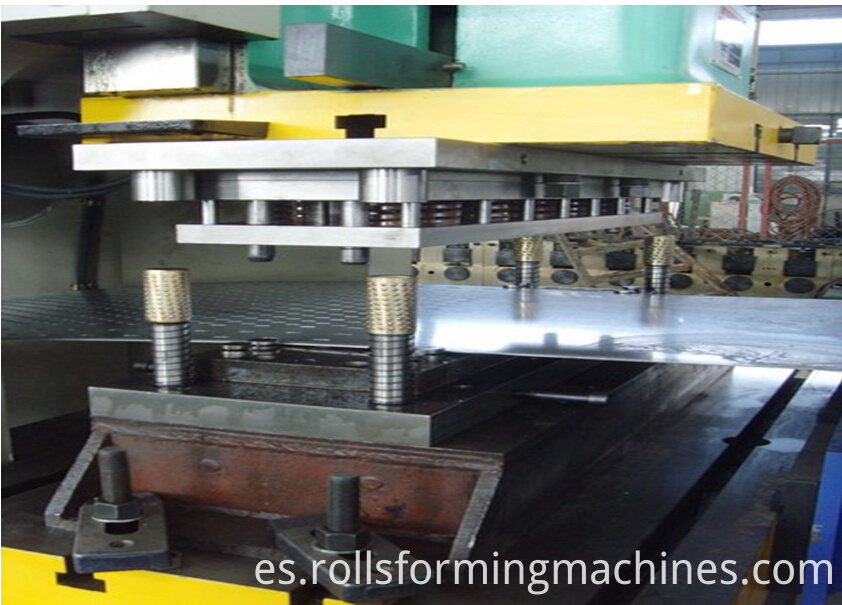

punching machine of cable tray roll forming machine

Rollo formando parte

Estación de formación: 14 sets
Formando variedad: marco de puente
El ancho máximo de la bobina: 1020mm
El espesor máximo: ≤2.0mm
El diámetro del eje del rodillo: ¢ 85 mm
Material del molde en rollo: Gcr15, tratamiento de enfriamiento: HRC58-62 °
Tipo de impulsión: motor 22kw, motor ZQ500reducer

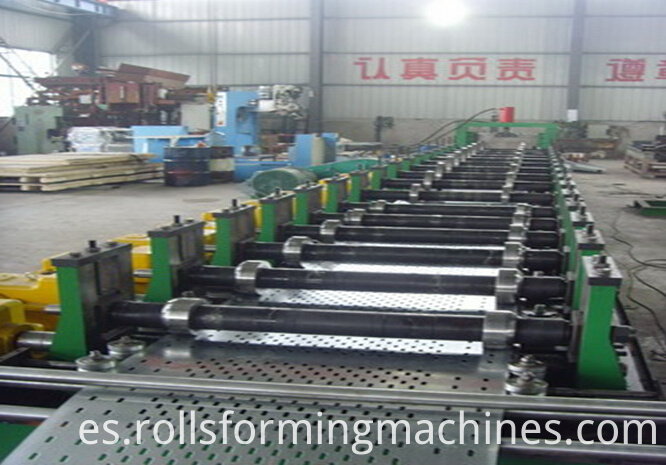

roll forming machine of cable tray

Corte hidráulico

Tipo de corte: corte hidráulico
Tipo de cuchilla: cortador de cavidad
Potencia hidráulica: 5.5kw
Material de la cuchilla: Cr12, tratamiento de enfriamiento, dureza HRC56-58
Cantidad: 9 (depende de la petición del cliente)



Tabla de agotamiento

Estructura: tipo de rodillo sin potencia
Sistema de control eléctrico
A: la línea completa es controlada por el sistema de control del PLC, la operación de la pantalla táctil para lograr el humano y el PLC interactivo. El operador puede monitorear el programa de configuración (control programable) y modificar el parámetro para controlar la línea. También puede verificar el estado de funcionamiento, el parámetro y la indicación de error, etc.
B: tipo de operación: manual / automático de dos tipos de interruptor. En posición manual: puede ejecutar cada parte de la máquina. En posición automática: puede ejecutar la línea completa. La emergencia se detuvo para garantizar la seguridad del equipo y el operador.
C: El lado de la máquina está equipado con el panel de control de operación manual para que el operario lo opere;
D: función de vigilancia de toda la línea: para llegar a la condición de movimiento de la línea de producción de vigilancia, se da cuenta de la supervisión de las condiciones de producción en diversos lugares;

E: Tiene la función de detección de fallas: continúa con la sucesión de señales de línea de producción examina, la revisión según la secuencia, descubre el error y activa la alarma para detener la máquina.

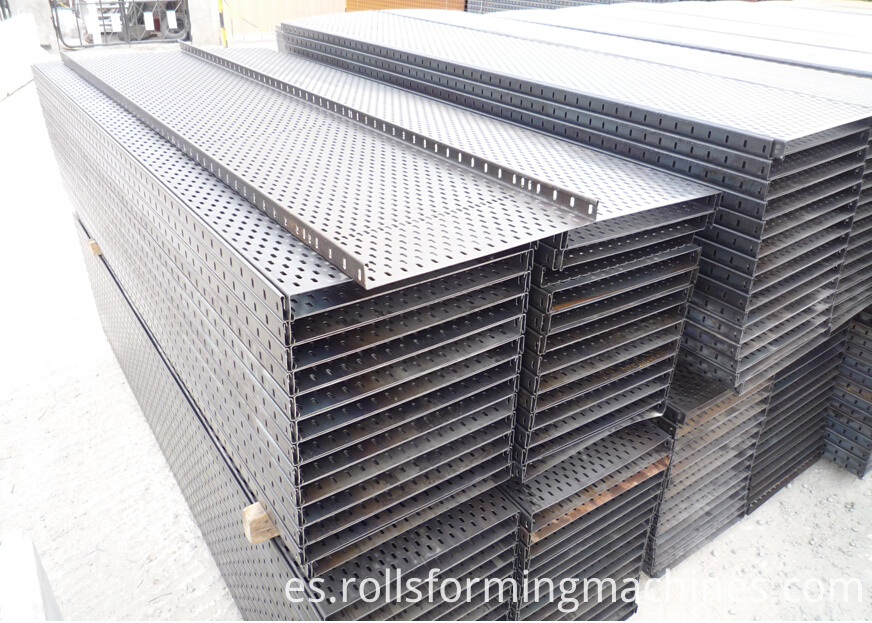

cable tray

Bandeja de cable hecha por Zhngtuo rollo de bandeja de cable que forma la máquina:

cable tray sample

PRODUCTOS POR GRUPO : Bandeja de cable rollo formando equipo
